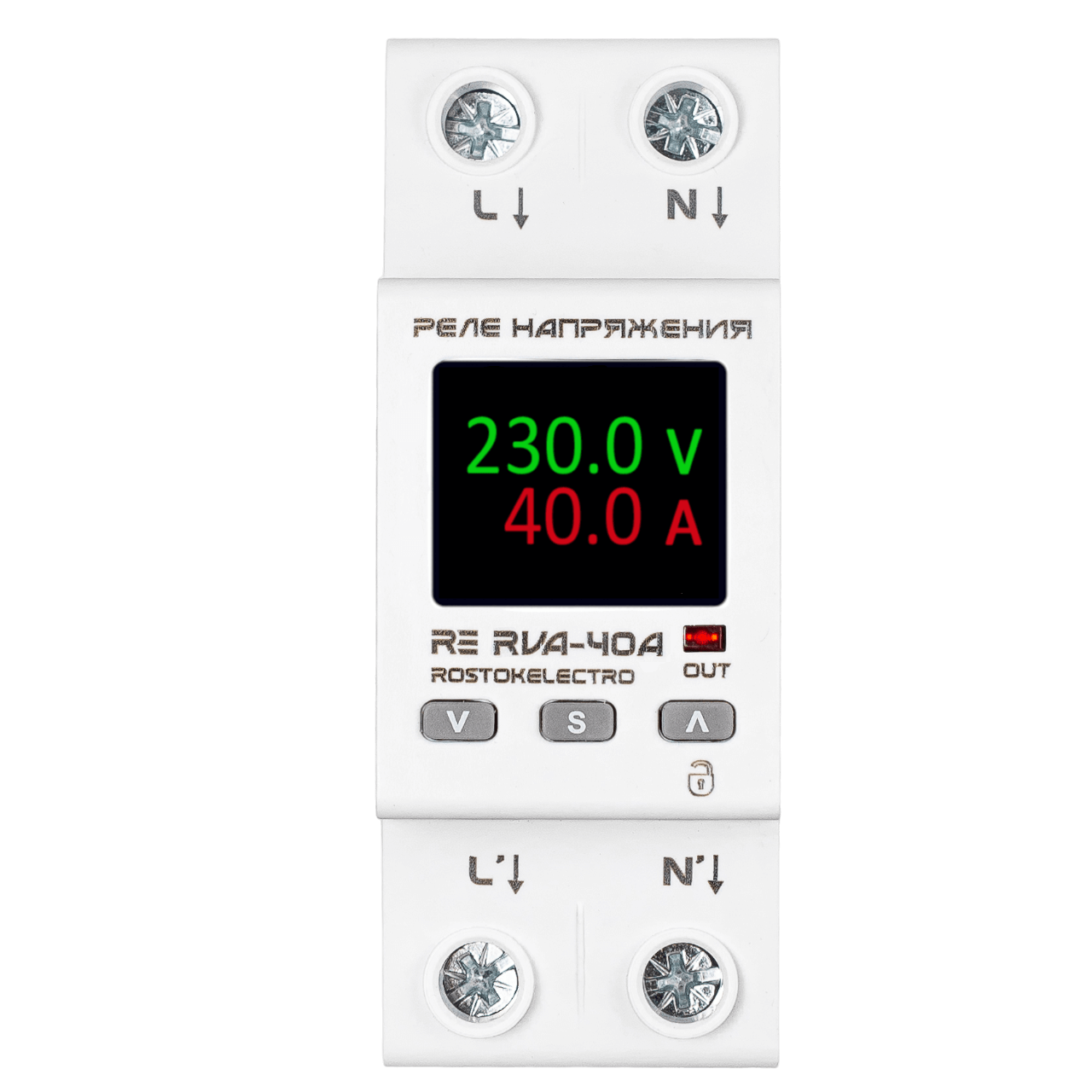

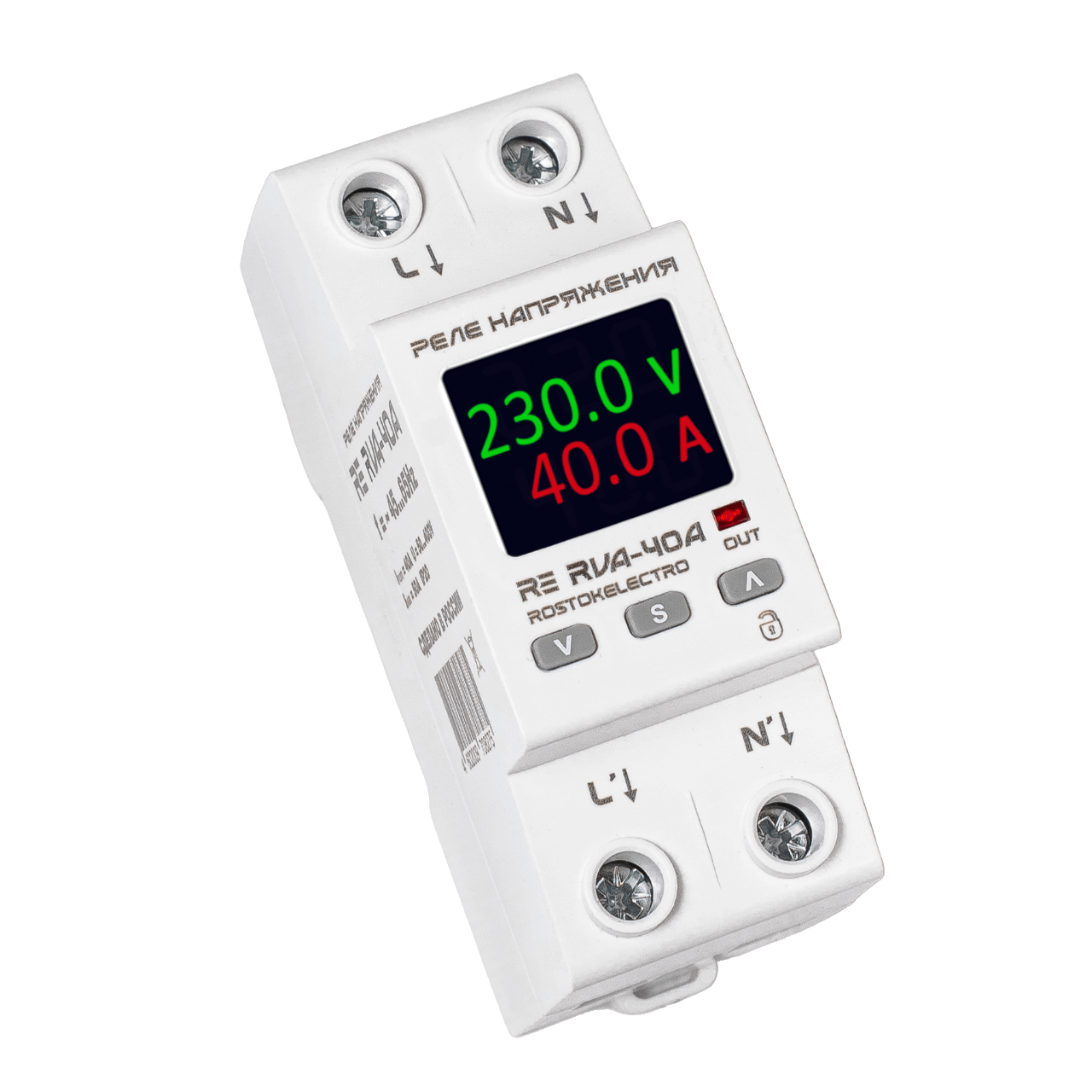

Реле напряжения RE RVA-40А c TFT матрицей

Реле напряжения с защитой от перегрузок по току RE RVA-40А  – новая разработка в серии реле напряжения с защитой по току.

Устройство предназначено для защиты электрического оборудования от скачков напряжения в сети, обрыва нулевого провода и превышения тока в цепи потребителей (защиты от короткого замыкания в цепи нагрузки).

Отличительной особенностью Реле напряжения нового поколения RE RVA-40А  является применение дисплея с TFT матрицей.

Преимущества дисплея с TFT матрицей:

• повышенная информативность экрана; настройка становится более понятной, интерфейс – более дружелюбный;
• удобная навигация по меню;
• отображение дополнительной информации, которая повышает комфортность и упрощает использование.

Реле напряжения RE RVA-40А может работать как с бытовой электросетью с частотой 50Гц, так и с источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Данные приборы существенно увеличивают срок эксплуатации бытовой техники и прочего электрооборудования.

Прибор совмещает в себе функционал нескольких устройств:

• реле напряжения;
• реле тока (ограничителя мощности).
• амперметра;
• вольтметра;
• ваттметра

Основные особенности:

1. Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
2. Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
3. Полноценный транзит нуля (шина 16 кв.мм).
4. Блокировка кнопок от случайного нажатия.
5. Возможность калибровки показаний вольтметра.
6. Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.
7. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
8. True RMS.
9. Размер 2 ДИН.
10. Полностью цифровое управление.
11. Четко читаемые показания сети на дисплее.
12. Настройка комфортного значения яркости дисплея.
13. Тип реле – импульсное.

Принцип работы и характеристики:

Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем промежуток времени.

Кроме того, прибор контролирует величину тока подключенной нагрузки по аналогии с вводным автоматом.

Паспорт Реле напряжения RE RVA c TFT матрицей
