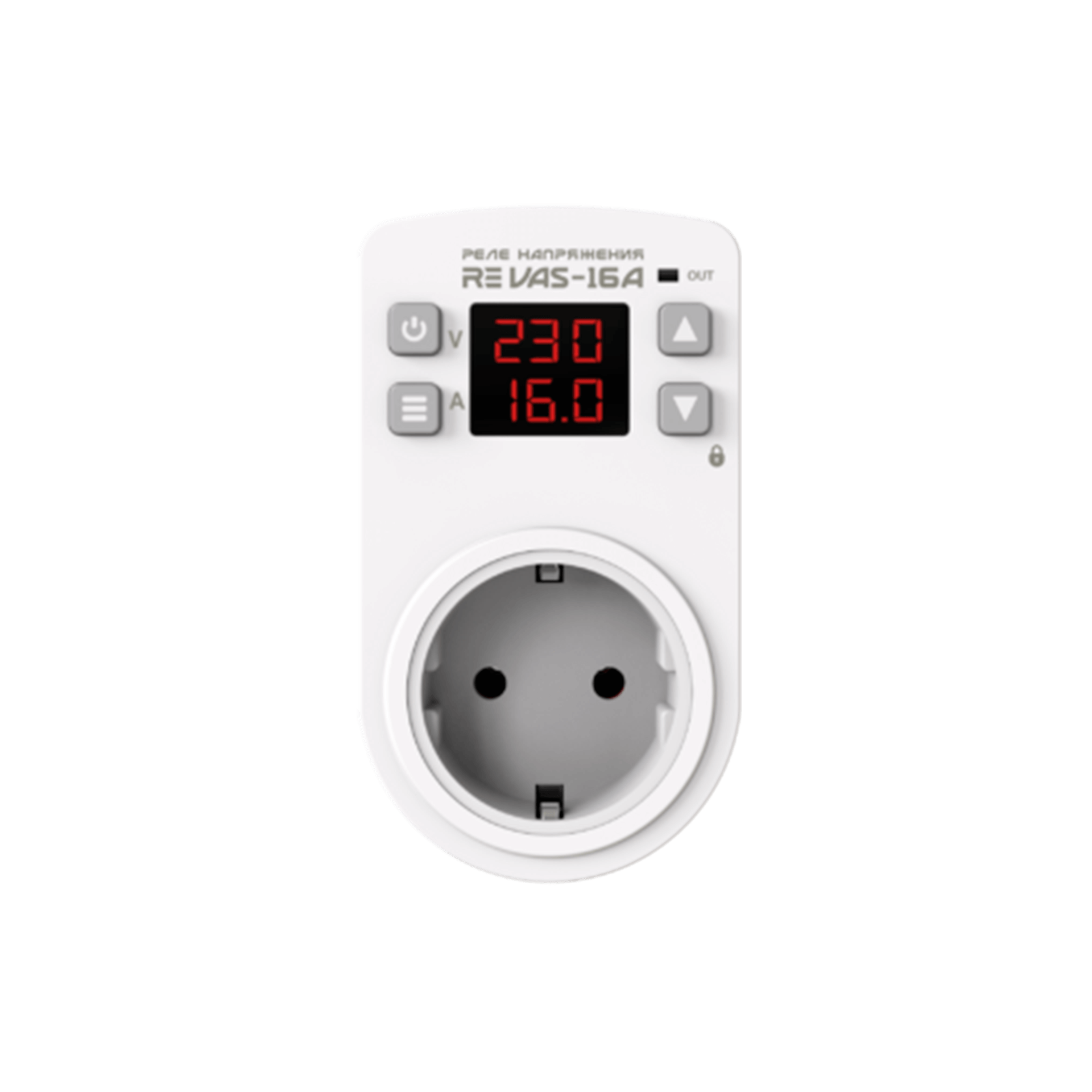

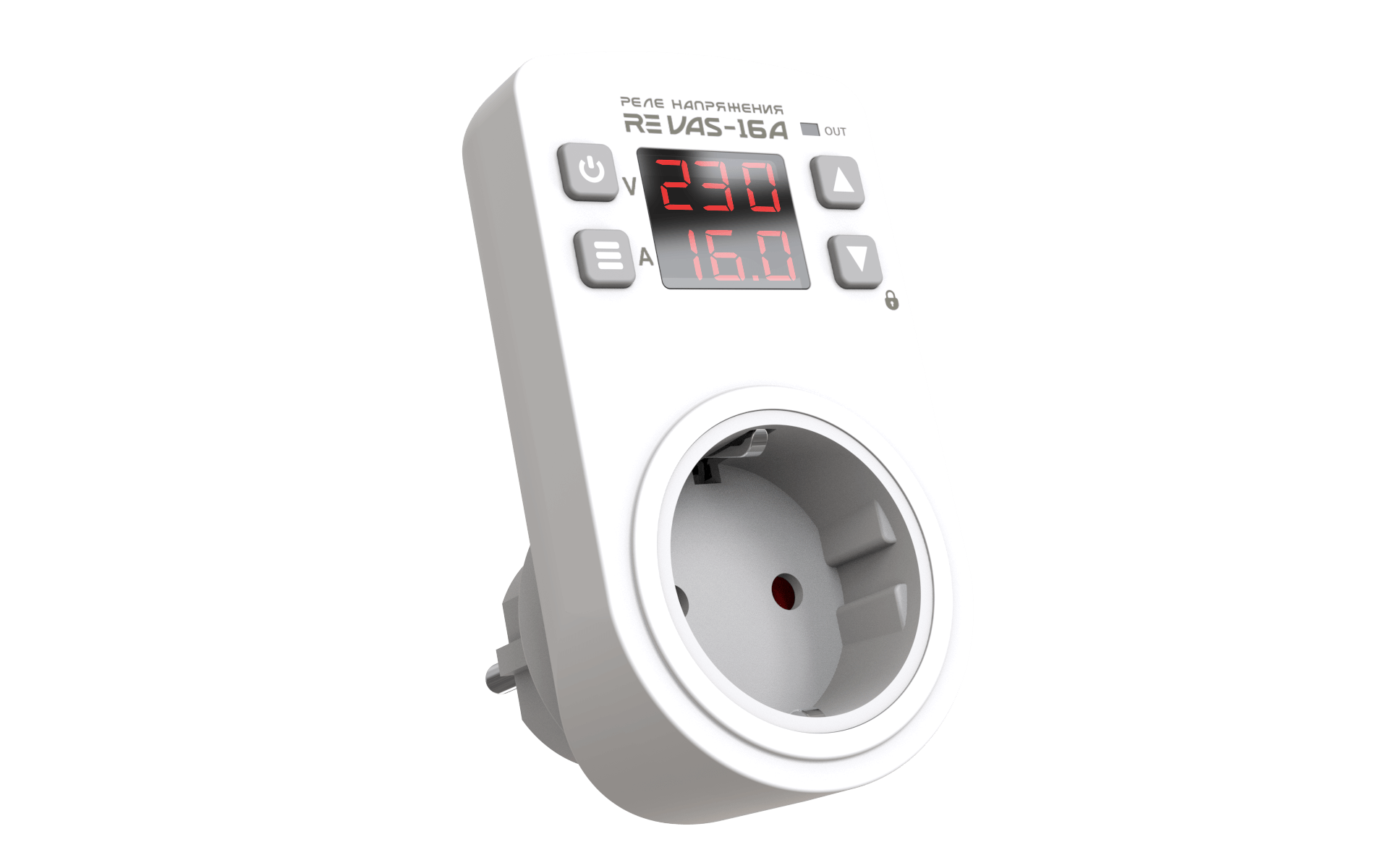

electrotema2011@yandex.ruРеле напряжения розеточное с контролем тока RE VAS-16A
Реле напряжения розеточное с контролем тока нового поколения RE VAS-16А предназначено для защиты оборудования путем автоматического отключения подключенной через него нагрузки, если значение напряжения или тока в электросети выйдет за допустимые пределы.
Реле напряжения RE VAS-16А может работать как с бытовой электросетью частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Возможность изменения ограничения по току с шагом 1А до номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
- Установка непосредственно в розетку.
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра и амперметра.
- Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
- Полностью цифровое управление.
- True RMS.
- Настройка комфортного значения яркости дисплея.
- Функция памяти последнего значения напряжения, вызвавшего срабатывание защиты.
- Возможность с помощью кнопок временно отключать нагрузку.
Принцип работы
Прибор выполняет одновременно функции реле напряжения и реле максимального тока. Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения и силу тока в цепи нагрузки, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в допустимый диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени. Коммутация нагрузки осуществляется электромагнитным реле. Измерение тока производится с помощью встроенного трансформатора тока.
