electrotema2011@yandex.ruТепловизор RGK TL-30

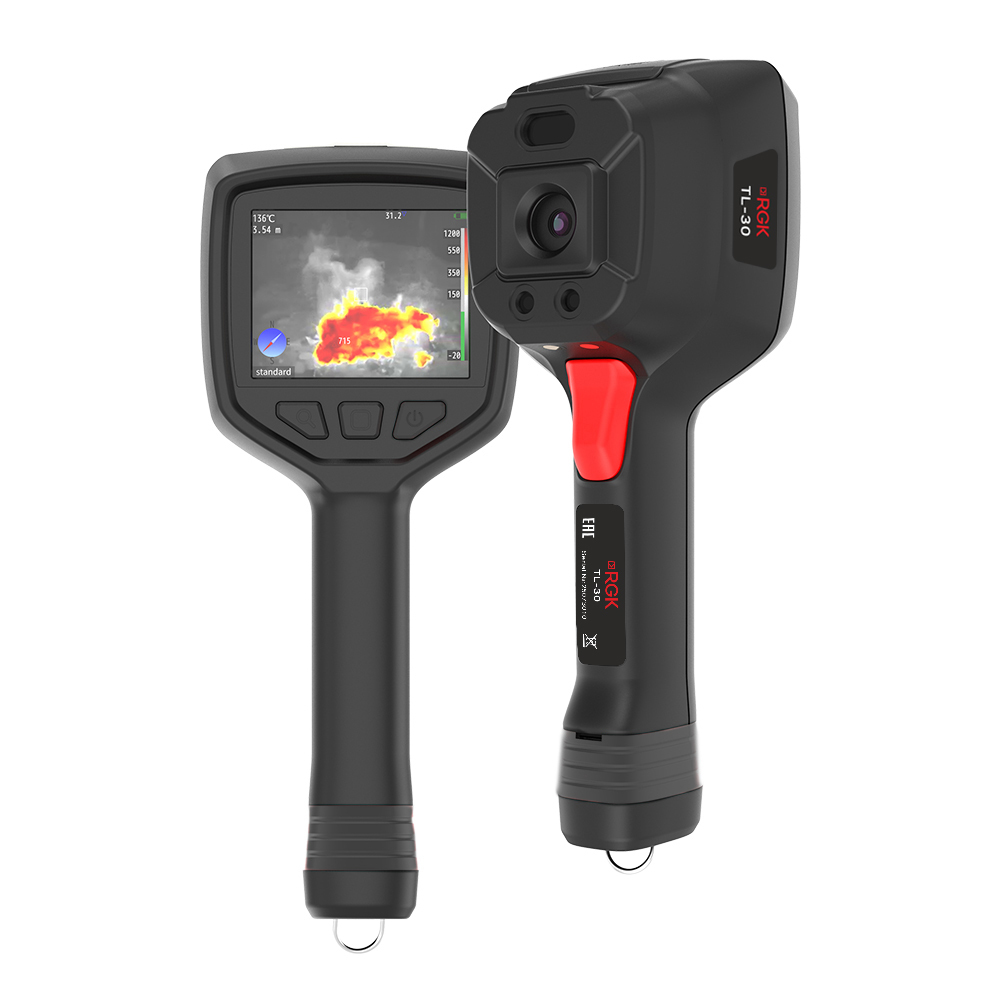

Тепловизор RGK TL-30 относится к профессиональным диагностическим приборам технического класса.
Описание
Тепловизор RGK TL-30 относится к профессиональным диагностическим приборам технического класса. Благодаря небольшой толщине корпуса, составляющей всего 6 см, он является наиболее подходящим решением для выполнения ИК съемки в труднодоступных местах и ограниченных пространствах. За счет увеличенного размера ИК матрицы и большего диаметра германиевой линзы объектива, по сравнению с младшей моделью своей серии, изделие обеспечивает лучшее качество получаемых термограмм, позволяя эффективно выявлять малоразмерные элементы сложных систем с аномальной температурой, что повышает эффективность диагностики.
Преимущества
- Универсальность – широкий измерительный диапазон, от –20 до +410°С, с опциональным повышением предела измерений до +650°С, дает возможность использовать прибор для различных диагностических и задач, в том числе для оперативного контроля температурных параметров целевых объектов, проверки качества теплоизоляции, диагностики машин, механизмов, электросилового оборудования и т.п.
- Оперативность – тепловизор RGK TL-30 не нуждается в настройке резкости изображения, выполняя съемку с постоянным фокусом, благодаря чему можно приступать к ИК обследованиям сразу после включения камеры.
- Наглядность – сенсорный дисплей с диагональю 3,5 дюйма способен одновременно с термограммой отображать изображение видимого спектра, получаемого встроенной цифровой камерой, что упрощает локализацию тепловых аномалий, а наличие лазерного указателя упрощает наведение устройства на выбранную цель.
Функциональные возможности
Прибор автоматически фиксирует места с наибольшей и наименьшей температурой, реализует возможность определения температурных параметров в выбранных точках и зонах термограммы, а также поддерживает режим пороговой сигнализации. В ходе съемки тепловизор позволяет транслировать данные по WiFi, а также сохранять видео и отдельные кадры, записывая их на карту памяти для дальнейшего углубленного анализа и подготовки наглядных информативных отчетов.
Надежность
Разработанный для использования в жестких условиях, при выполнении съемки вне помещений и на промышленных объектах, тепловизор RGK TL-30 снабжен прочным корпусом, в котором "утоплены" линзы объективов инфракрасной системы и цифровой камеры, обеспечивая их защиту от физических воздействий. Кнопки управления под экраном и на пистолетной рукоятке размещены в оптимальном положении для выполнения съемки одной рукой. Прибор рассчитан на эксплуатацию при окружающей температуре от – 20 до +55°C и способен выдерживать тепловые перегрузки до +120°C продолжительностью до 10 мин. и до +260°C в течение 5 мин. Это позволяет выполнять диагностические работы на объектах с высокой степенью нагрева окружающей среды.
Комплектация
Тепловизор RGK TL-30, Аккумуляторные литийионные батареи - 2 шт., Зарядное устройство, Адаптер питания, Считыватель карты памяти, Карта памяти SD, Программное обеспечение на USB накопителе, Кейс для переноски, Руководство по эксплуатации
Характеристики
| Артикул | 725539 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | Без поверки |
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -10 (**) до +150 °С от 0 до +410 °С от +300 до +650(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| "Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более " | 0,05 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 56,2° x 42,4° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 2,22 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | фиксированный |
| Увеличение | 2x, 4x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/320x240 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | неограниченное количество точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | неограниченное количество линий устанавливающихся вручную |
| Область | неограниченное количество областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, базовая температура, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Контакты для зарядной станция в авто | есть |
| Физические характеристики | |
| Размеры | 230 x 105 x 57 мм |
| Вес камеры включая батарею | 0,46 кг |
(**) – диапазон показаний от -20 °С до +150 °С
(***) – по дополнительному заказу
