electrotema2011@yandex.ruТепловизор RGK TL-1024 Pro с поверкой
Тепловизор RGK TL-1024 Pro относится к мобильному инфракрасному оборудованию топового класса, обеспечивая получение ИК снимков с разрешением 1024 x 768 пикс., а при задействовании…
Описание
Тепловизор RGK TL-1024 Pro относится к мобильному инфракрасному оборудованию топового класса, обеспечивая получение ИК снимков с разрешением 1024 x 768 пикс., а при задействовании патентованного режима Super-Resolution – до 2048 x 1536. Прибор позволяет оценивать состояние и выполнять диагностику инженерных, строительных, промышленных, энергетических и других объектов, а также может применяться при проведении НИОКР. Эргономичная конструкция, с изменяемым наклоном экрана относительно направления съемки, упрощает обследование высотных сооружений и обеспечивает компактность устройства в сложенном виде, а поддержка быстрой замены комплектного объектива на опциональные, с различным фокусным расстоянием, позволяет одним и тем же изделием выполнять теле- и макросъемку.
Конструкционное исполнение и функциональные возможности

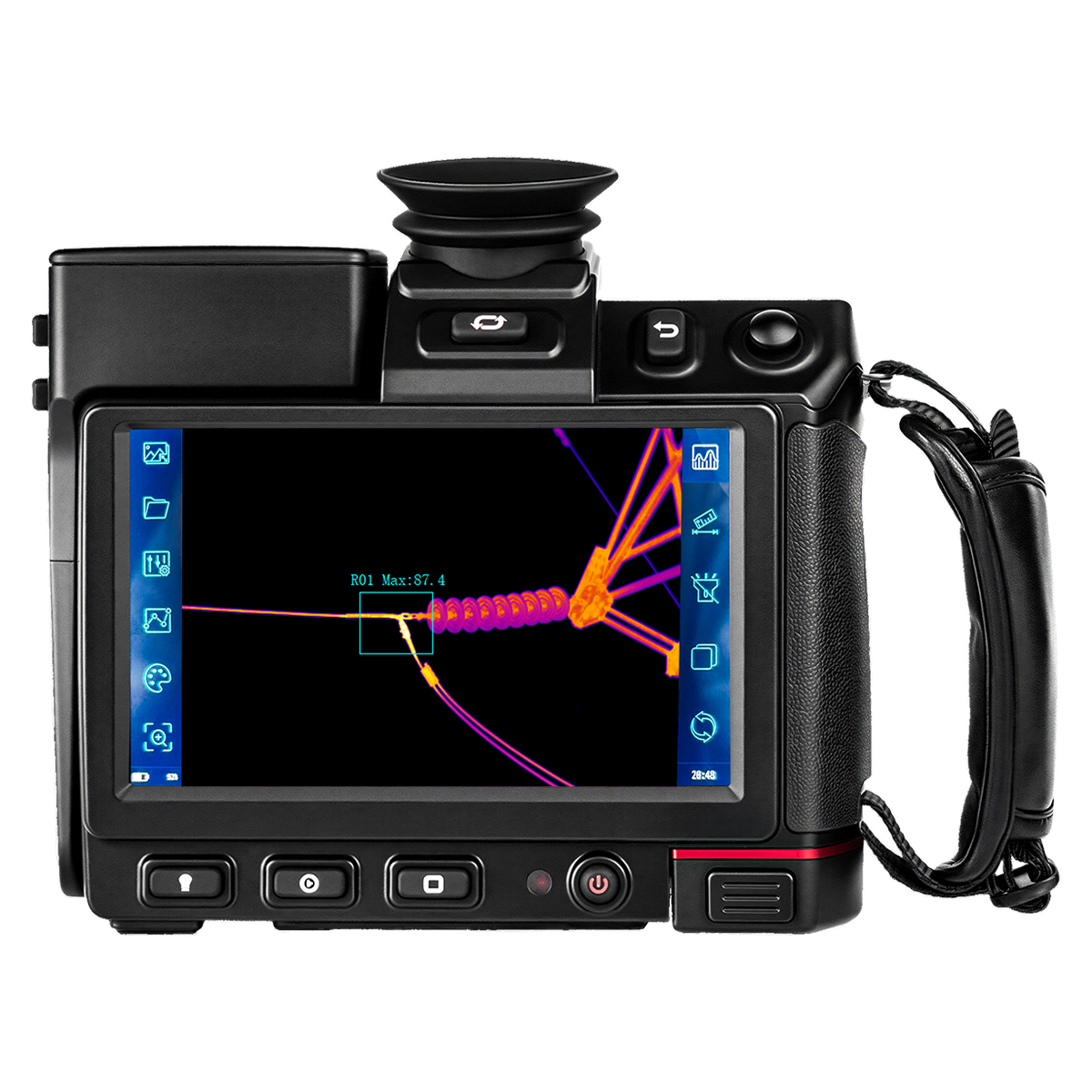

Для визуального контроля результатов съемки, а также первичного анализа термограмм встроенными средствами тепловизор RGK TL-1024 Pro оборудован крупноразмерным 5.8" дисплеем с разрешением 1280 x 768, который поддерживает сенсорные функции. Прибор маркирует температурный минимум и максимум на снимке и способен определять температуру в выбранных точках, с автоматической регистрацией наибольшего, наименьшего и среднего значения для зон и линий. Поддерживается режим пороговой сигнализации и возможность отображения изотерм. Для съемки протяженных объектов предусмотрена функция панарамирования. Дополнительный видоискатель, снабженный наглазником, служит для термографирования при ярком солнце.
Сохранение снимков и ИК роликов, которые могут снабжаться аннотациями для упрощения расшифровки, производится на съемную карту памяти. Тепловизор RGK TL-1024 Pro оборудован портом USB для экспорта данных на ПК и интерфейсами WiFi и HDMI, позволяющими транслировать изображения на внешние устройства в реальном времени.
Особенности
- Встроенная цифровая камера используется для получения изображений видимого спектра, которые при совмещении с термограммами облегчают идентификацию объектов с аномальной температурой, а также служит для считывания QR-кодов с обследуемых устройств.
- Интегрированный лазерный дальномер дает возможность точно определять расстояние до выбранный целей, обеспечивая работу системы автофокусировки в непрерывном режиме.
- Светодиодная подсветка рабочей зоны исключает необходимость использования дополнительных источников света при съемке в темных местах.
- Винтовое крепление 1/4" x 20 позволяет устанавливать прибор на штатив при необходимости стационарного термографирования длительных процессов.
Комплектация
Тепловизор RGK TL-1024 Pro, Аккумуляторные литийионные батареи - 2 шт., Зарядное устройство, Адаптер питания, Считыватель карты памяти, Карта памяти SD, Программное обеспечение на USB накопителе, Кейс для переноски, Руководство по эксплуатации
Характеристики
| Артикул | 700175 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | С поверкой |
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | до 40 м |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 1024 x 768 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 24,0° x 19,3° широкоугольный 48° x 36 телеобъектив 2x 12° x 9 телеобъектив 3x 6° x 4° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 2 м |
| Пространственное разрешение | стандартный 0,48 мрад широкоугольный 0,92 мрад телеобъектив 2x 0,24 мрад телеобъектив 2x 0,12 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной/электрический/автоматический |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 5-дюймовый ЖК-дисплей/1280x768 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 191 x 115 x 172 мм |
| Вес камеры включая батарею | 1,5 кг |
(**) – по дополнительному заказу
