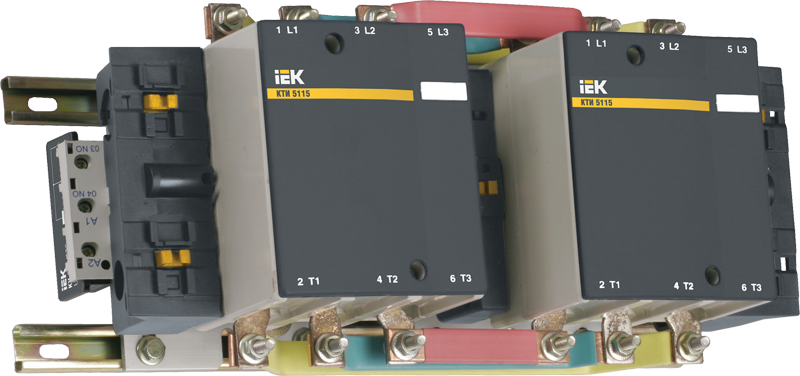

/ Контактор КТИ-51153 реверс 115А 400В/АС3 IEK

Контактор КТИ-51153 реверс 115А 400В/АС3 IEK

Производитель: IEK

Код: KKT53-115-400-10

39 540 руб.

Кол-воВ корзину

Купить в 1 клик

Сравнить

Отложить

ОписаниеХарактеристикиДокументы

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".

По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000, ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

Технические характеристики:

Номин напряжение питания цепи управ Us AC 50 Гц:	400 В
Номин рабочий ток Ie 400 В:	115 А
Тип подключения вспомогат цепей:	Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:	2
Номин раб напряжение переменного тока Ue:	230; 400; 660 В
Номин напряжение изоляции Ui:	660 В
Номин импульсное напряжение:	8 кВ
Условный тепловой ток Ith приС-1:	200 А
Номин мощность при AC-3 230 В:	30.0 кВт
Номин мощность при AC-3 400 В:	55.0 кВт
Номин мощность при AC-3 660 В:	80.0 кВт
Макс кратковременная нагрузка:	900 А
Условный ток короткого замыкания Inc:	5000 А
Защита от сверхтоков - предохр gG:	200 А
Мощность рассеяния при Ie АС-3:	5 Вт
Мощность рассеяния при Ie АС-1:	15 Вт
Момент затяжки:	10 Нм
Шина двойная - каждая размером:	20х3 мм
Метрический диаметр винта:	6 мм
Диапазоны напряж управления при срабатыв Uc:	0,8...1,1
Диапазоны напряж управления при отпускании Uc:	0,35...0,55
Время срабатывания при замыкании:	23...35 мс
Время срабатывания при размыкании:	5...15 мс
Сечение провода с наконечником2:	95 мм
Гибкий кабель 1 или 2 провода2:	1...4 мм
Гибкий кабель с наконечником 1 пров2:	1...4 мм
Мех износоустойчивость:	1.0 млн ком циклов
Гибкий кабель с наконечником 2 пров2:	1,125 мм
Жесткий кабель без након 1 или 2 пров2:	1...4 мм
Кол-во дополнительных контактов:	1
Степень защиты - IP:	IP00
Тип монтажа:	Монтажная панель/плата
Климатическое исполнение:	УХ3
Температура эксплуатации:	-45...+55 °C
Ширина:	346.0 мм
Высота:	162.0 мм
Доп конт - Номин напряжение Un AC:	660 В
Доп конт - Номин напряжение изоляции Ui:	660 В
Доп конт - Ток термической стойкости In:	10 А
Доп конт - Защита от сверхтоков - предохр gG:	10 А
Доп конт - Макс кратковременная нагрузка:	100 А
Доп конт - Сопротивление изоляции:	> 10 мОм
Тип напряжения управления:	Переменный (AC)
Количество полюсов:	3
Повторно-кратковр режим:	120 циклов оперирования в час
Доп конт - Момент затяжки:	1.2 нм
