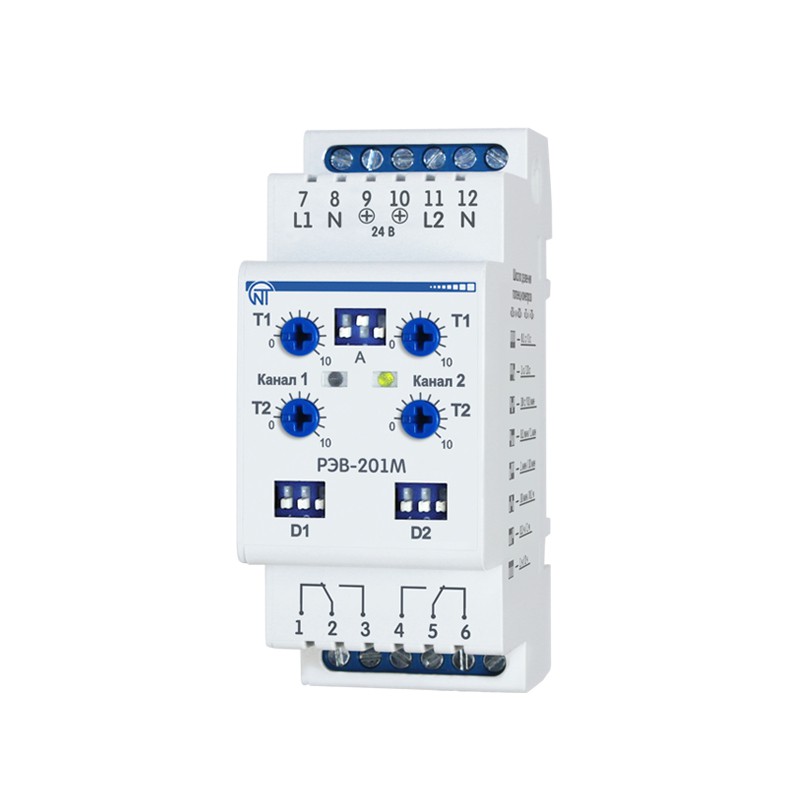

electrotema2011@yandex.ruМногофункциональное реле времени РЭВ-201M
Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.
Добавлен новый алгоритм работы «Задержка на отключение»
Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:
- реле с задержкой на включение;
- реле импульсное;
- реле периодическое (циклическое);
- реле управления.
Алгоритм задается положением переключателей А.
Соответствующая схемы подключения устройства позволяет реализовать:
- независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
- параллельную работу каналов (питание на оба канала подается одновременно).
Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.
На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:
- зеленое свечение – на канале присутствует напряжение;
- красное свечение — реле нагрузки включено.
Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.
Цепь питания реле гальванически развязана с выходными цепями.
