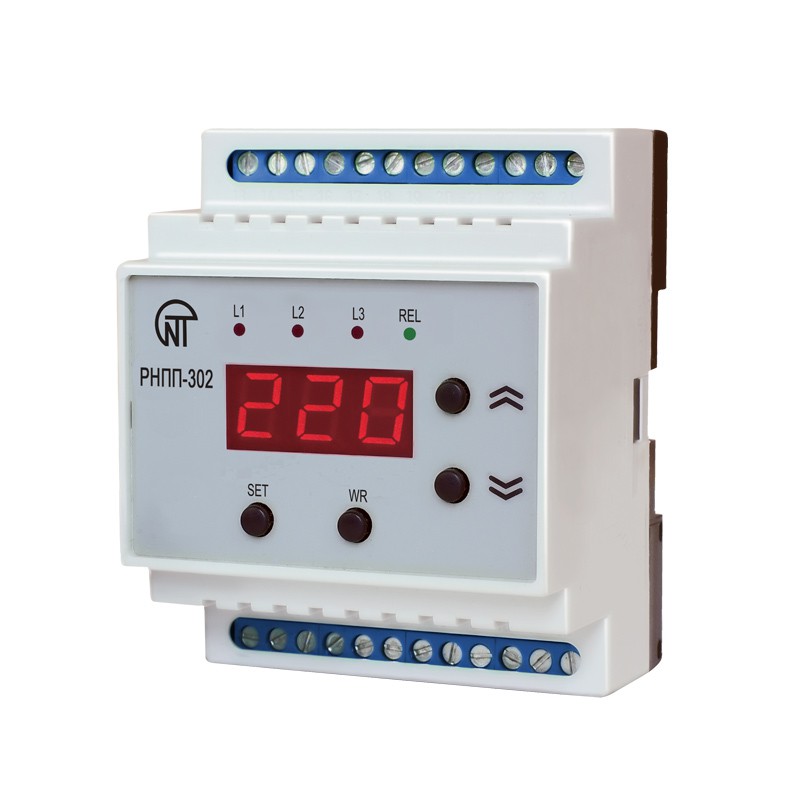

Трехфазное реле напряжения и контроля фаз РНПП-302

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;

• нарушение послепдовательности и слипание фаз;

• нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:

• постоянно индицировать текущее значение напряжения в сети;

• индицировать вид возникшей аварии;

• просматривать (визуализировать) установку режимов и параметров

С помощью меню пользователь имеет возможность установить:

• режим индикации значений напряжения по фазам;

• режим реагирования реле на цифровой сигнал дистанционного выключения;

• тип реле;

• способ задания отклонения напряжения;

• включение/отключение контроля перекоса фаз;

• включение/отключение контроля порядка чередования фаз;

• режим контроля напряжения на клеммах пускателя;

• вид измеряемого напряжения;

• порог срабатывания по максимально допустимому значению напряжения;

• порог срабатывания по минимально допустимому значению напряжения;

• порог допустимого значения перекоса фаз;

• время повторного включения;

• время задержки отключения по минимальному напряжению;

• время задержки отключения по максимальному напряжению;

• время задержки срабатывания по перекосу фаз;

• время задержки срабатывания по обрыву фаз;

• время задержки срабатывания по сигналу аварии на цифровом входе.

Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.
