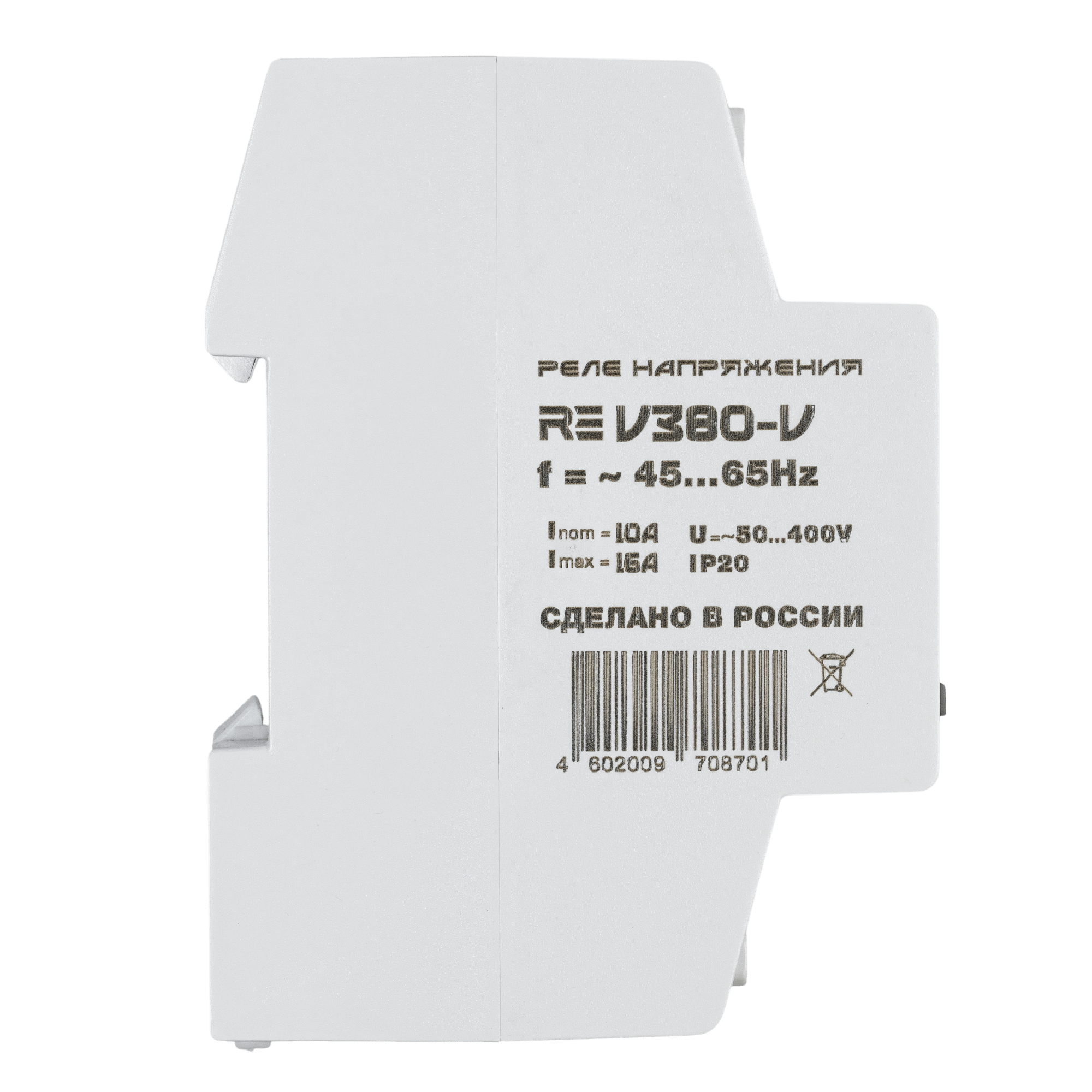

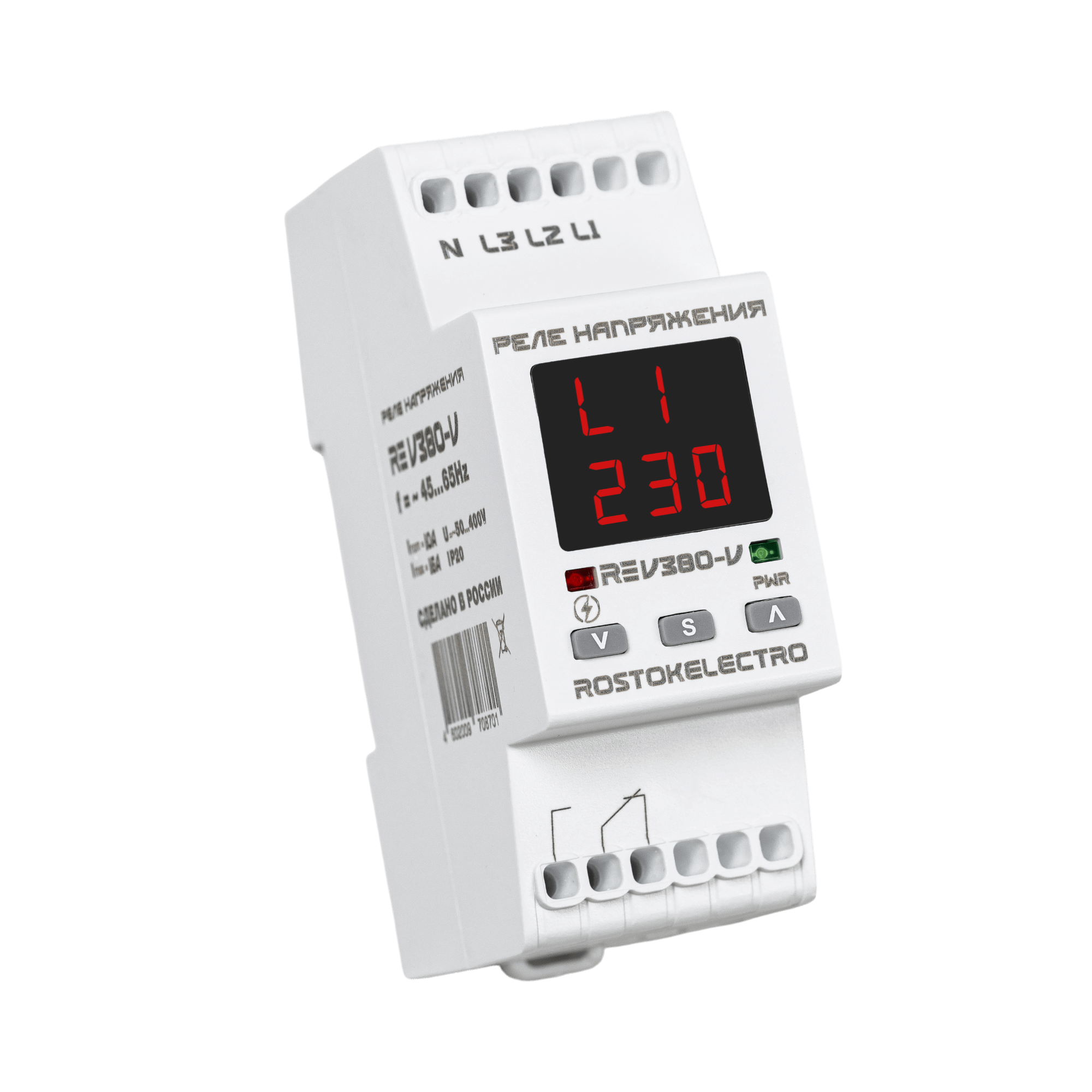

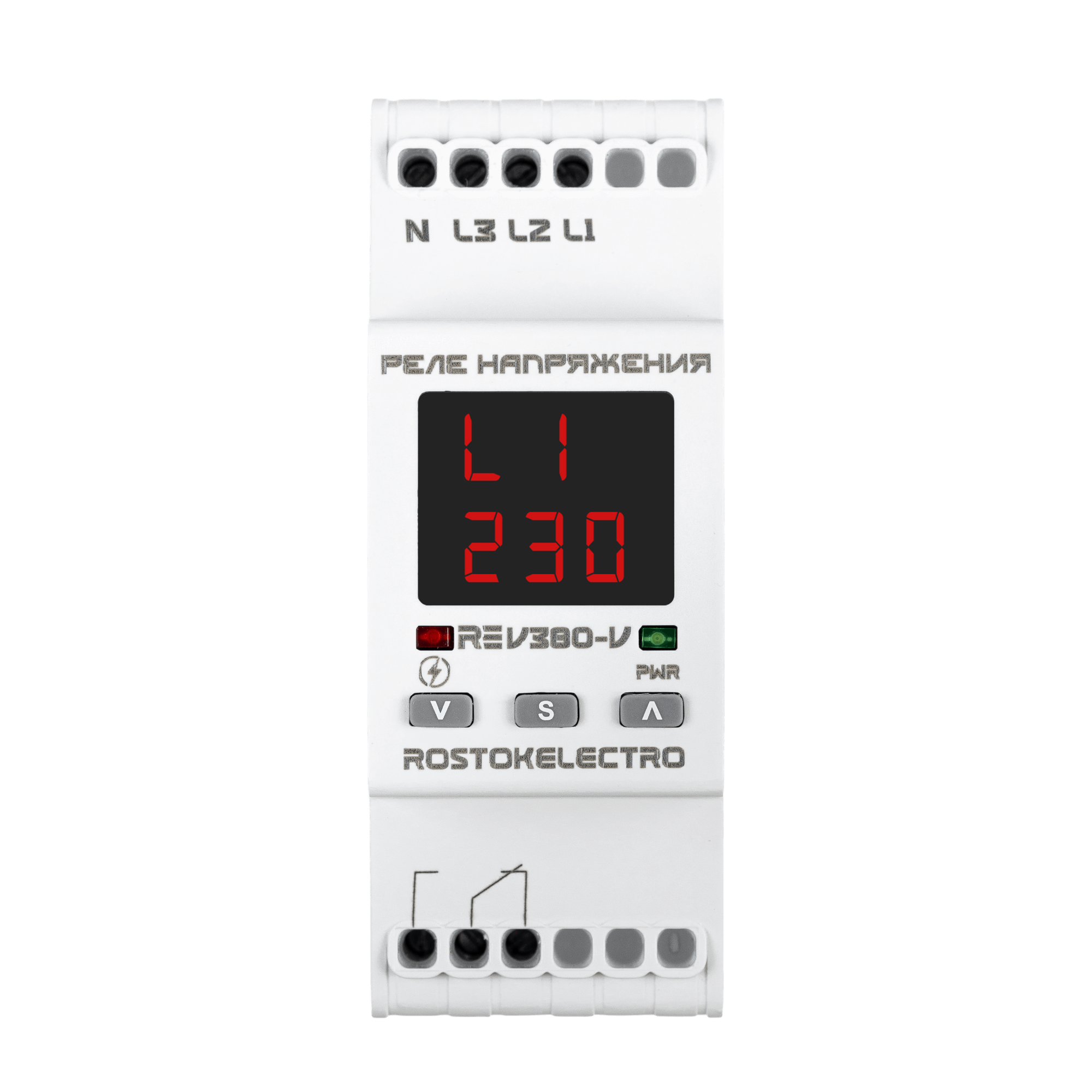

Реле напряжения трехфазное RE V-380V

Реле напряжения трехфазное нового поколения RE V-380V предназначено для защиты электроприборов и другого электрического оборудования от:

• повышенного или пониженного сетевого напряжения;
• пропадания напряжения;
• асимметрии напряжения (перекоса фаз);
• контроля порядка чередования фаз (функция отключаемая);
• последствий обрыва нулевого провода в трехфазной сети.

Реле напряжения RE V-380V может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (трехфазные генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Основные особенности реле трехфазного RE V-380V:

1. Режим работы – защита для трехфазного оборудования.
2. Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
3. Установки величины гистерезиса по напряжению.
4. На выходе установлено реле с перекидными контактами.
5. Контроль асимметрии фаз.
6. Контроль чередования фаз.
7. Полностью цифровое управление.
8. True RMS.
9. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
10. Журнал аварийных состояний напряжения.
11. Настройка комфортного значения яркости дисплея.
12. Блокировка кнопок от случайного нажатия
13. Сечение входных проводов до 1,5 кв. мм. по каждой фазе.
14. Размер 2-din.

Принцип работы

Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора установлено электромагнитное реле с перекидным контактором. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени задержки, с учетом установленной величины гистерезиса по напряжению(dU). Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания.

Все установленные пользователем значения сохраняются в энергонезависимой памяти.

Для защиты трехфазных потребителей после RE V-380V необходимо устанавливать контактор, соответствующий мощности потребляемой нагрузки.
