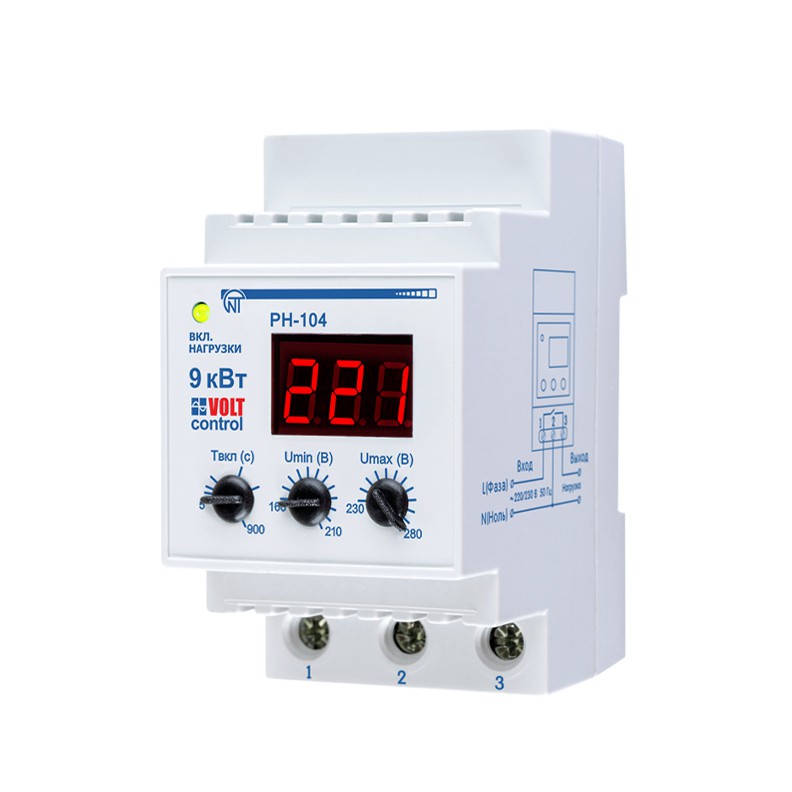

Реле напряжения РН-104

Реле напряжения РН-104 «Volt Control»  предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 9 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

РН-104:

• обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));

• снижает уровень высокочастотных помех;

•  индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

Максимальный коммутируемый ток при активной нагрузке, A  40

Максимальная коммутируемая мощность при активной нагрузке, кВт 9

Защита от перегрева нет

Номинальное напряжение, В 220/230

Частота сети, Гц 47-65

Максимальное напряжение, при котором сохраняется работоспособность, В 420

Установка (монтаж) изделия DIN-рейка 35 мм

Степень защиты лицевой панели IP40

Степень защиты клемм IP10

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ4

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм2 0,5 – 16,0

Момент затяжки винтов клеммника, Н*м 2±0,2

Фиксированное время срабатывания по Umах, с 1

Фиксированная задержка отключения по Umin, с 7

Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с 0,02

Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12

Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с 0,12

Время подготовки к работе после подачи питания, с 0,3 – 0,4

Точность определения порога срабатывания по напряжению, не хуже, В 3

Гистерезис возврата по напряжению, В 4 – 5

Ток потребления от сети, не более, мА 10

Коммутационный ресурс выходных контактов: - электрический ресурс, не менее, раз - механический ресурс, не менее, раз 10 тыс. 500 тыс.

Габаритные размеры (три модуля S), мм 52,5 x 93 x 66,5

Масса, не более, кг 0,175

Материал корпуса самозатухающий пластик.
