Термоусаживаемая муфта 3 ПСТбЛ 10 (150-240) с соединителями (пластик)

Производитель: ЗЭТА

Код: zeta23218

23 572 руб.

Кол-воВ корзину

Купить в 1 клик

Сравнить

Отложить

ОписаниеХарактеристикиДокументы

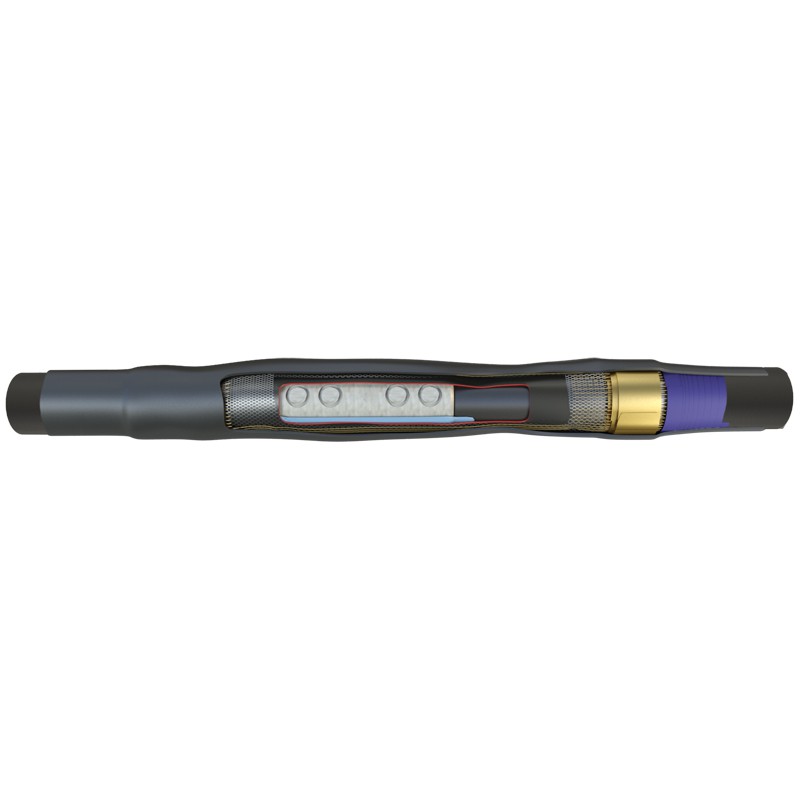

Термоусаживаемая соединительная кабельная муфта 3 ПСТбЛ-10 (150-240) (Ленточный экран) ЗЭТА предназначена соединения 3-жильного силового кабеля с изоляцией из сшитого полиэтилена, сечением 150-240 без брони на напряжение до 6 кВ.

Подходит для кабелей типа: ПвБбШв - 6 с ленточным экраном.

Присоединение проводников заземления на ленточный экран, броню осуществляется с помощью пружин ППД.

Кабельные муфты 3 ПСТбЛ-10 изготавливаются по ТУ 3599-007-99856433-2011 и имеют сертификат соответствия РОСС RU.ME80.H02184.

Кабельная муфта поставляется с соединителями 4СБ.

Применение специального герметика со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции.
Слой термоплавкого клея, нанесенный на внутренниеповерхности термоусаживаемых элементов, позволяет добиться полной герметизации муфты.
Применение 2-х слойной трубки (внутренний слой изолирующий наружный — проводящий) максимально снижает риск пробоя.

Количество жил	3
Вид изделия	Муфта кабельная
Сечение кабеля	35-50мм2
Наличие защитного слоя в кабеле	с бронёй / без брони
Тип кабеля	АПвБбШв - 6, АПвВ-10, АПвП-10, АПвП2г-10, АПвП2г-10, АПвПг-10, ПВП-10, ПвБбШв - 6, ПвВ-10, ПвПг-10
Тип муфты	соединительная
Контактные элементы	с соединителями
Комплект заземления	НКЗ
Рабочее напряжение	до 10 кВ
Горючесть	-
Тип изоляции	сшитый полиэтилен
Тип установки	внутренняя / наружная
Длина разделки	1200 мм
Климатическое исполнение	УХЛ 1; 5
Изготавливается по	ТУ 3599-007-99856433-2011
Сертификат	РОСС RU.ME80.H02184

Состав комплекта

Наружный кожух с клеем - 1,22м	1 шт
Трубка стрессоконтроля - 0,15м	6 шт
Трубка двухслойная - 0,3м	3 шт
Соединитель болтовой 4СБ-3	3 шт
Проволока бандажная, оцинкованная	1 шт (2.5м)
Пружина постоянного давления	8 шт
Провод заземления МГЛ 25мм2 - 1,15м.	1 шт
Провод заземления МГЛ 16мм2 - 0,5м.	3 шт
Герметик выравнивания поля (пластина)	3 шт
Герметик выравнивания поля 25*2 - 0,1м	6 шт
Герметик выравнивания поля 25*2 - 0,25м	6 шт
Изолента 5м	1 рулон
Перчатки х/б	1 пара
Пакет п/э (труба)	1 шт
Бирка У135	1 шт
Мастика заполнения межфазного пространства комплект 3шт	2 компл.
Распорка межфазная с герметиком	1 шт
Салфетка спиртовая	6 шт
Сетка медная луженая	3 шт
Стеклолента 0,05 х 9м	1 шт
Инструкция	1 шт
Гофрокороб упаковочный	1 шт
