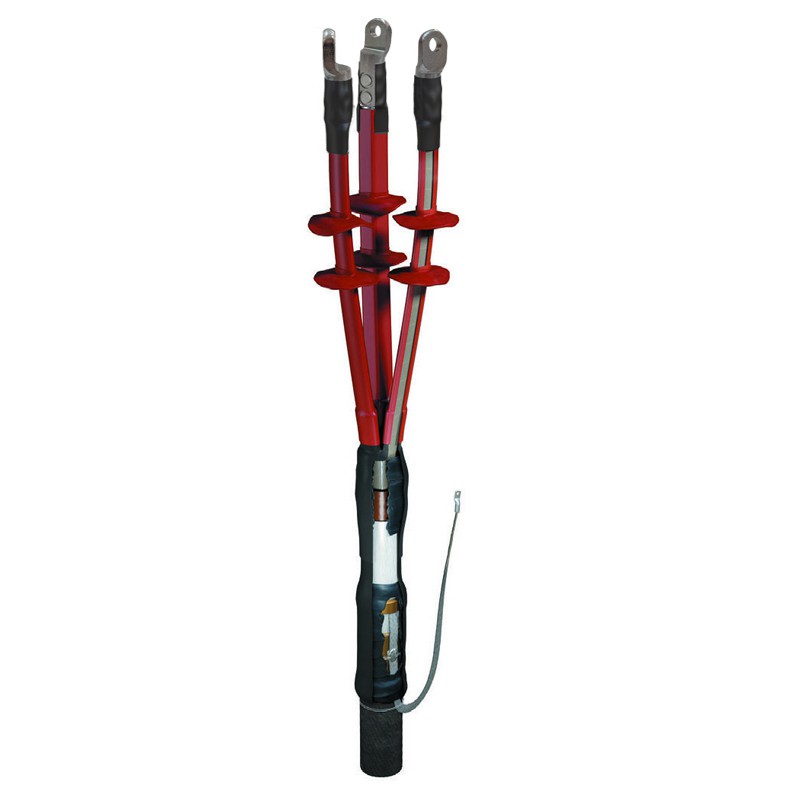

Термоусаживаемая муфта 3 КНТп-10 (70-120) без наконечников (бумага)

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:
Термоусаживаемая концевая муфта 3 КНТп-10применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.

Муфты 3 КНТп-10 устанавливаются на открытом воздухе.

Особенности конструкции муфт:

• Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
• Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
• Жильные изоляторы-"юбки", входящие в комплекты муфты, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
• Применение маслоотделительной и антитрекинговой трубки значительно увеличивает надежность муфты.
• Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.

Муфта включает комбинированный комплект заземления:

• Припой ПОС-30,
• Жир паяльный,
• Пружина ППД,
• Контактная пластина (терка),
• Провод заземления.

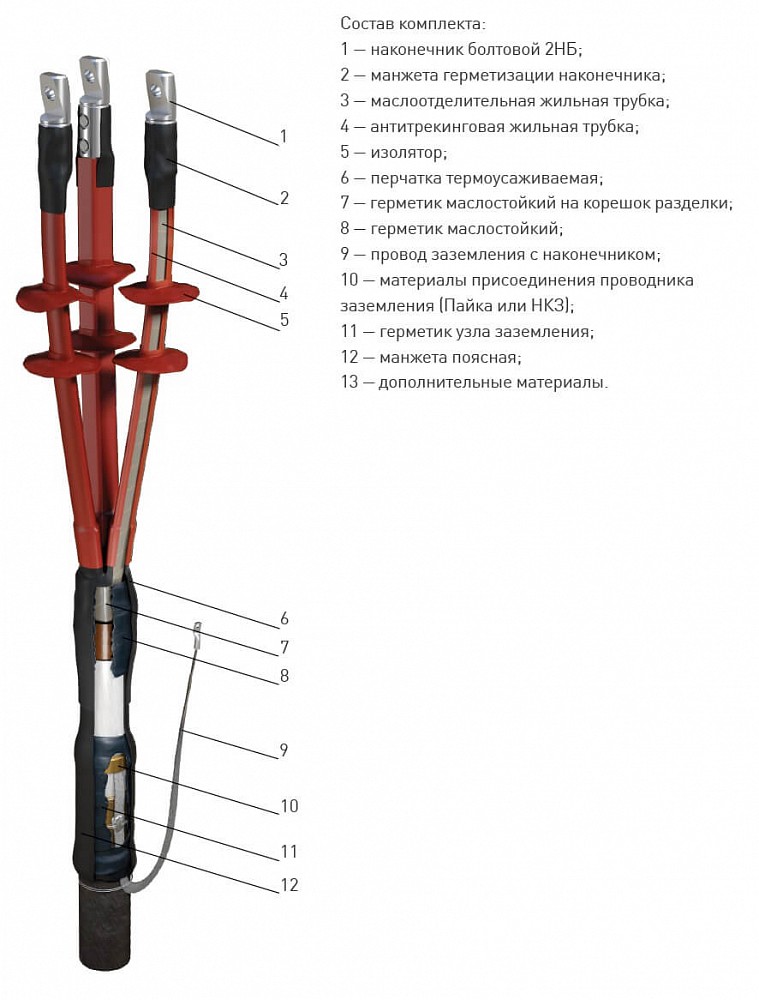

Состав комплекта
