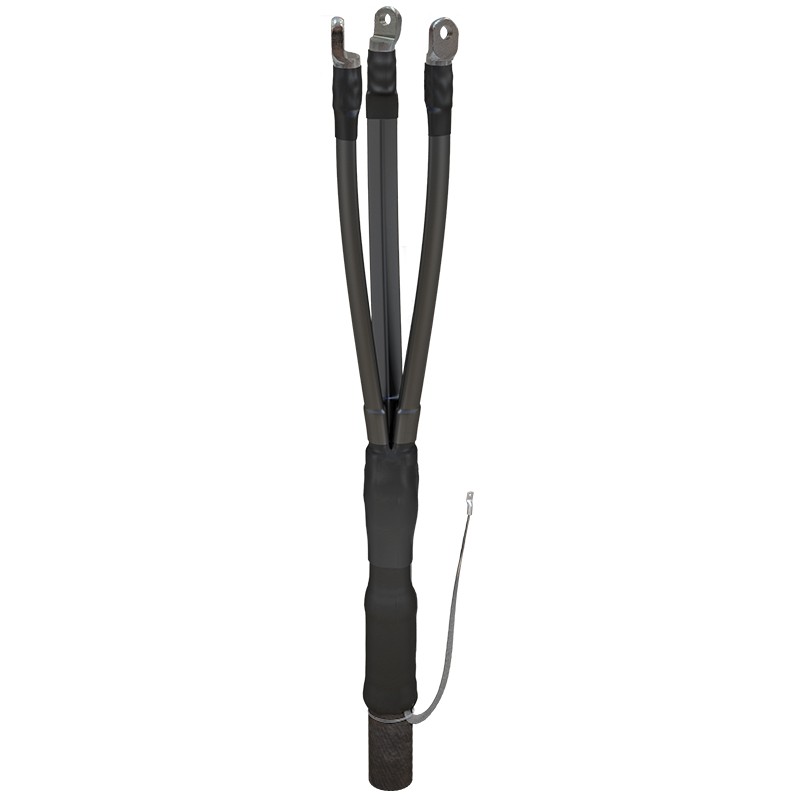

Термоусаживаемая муфта 3 КВТп-10 (25-50) без наконечников (бумага)

Производитель: ЗЭТА
Код: ka50020110
Тип кабельной муфты:
Концевая
Тип установки:
Внутренняя
Количество жил:
Три
Напряжение:
10кВ
Сечение муфты:
25-50мм2
Комплект заземления:
Отсутствует
Контактные элементы:
Без наконечников / Без соединителей
Тип изоляции:
Бумага
942 руб.
Кол-воВ корзину
ОсновноеХарактеристикиДокументы

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:
Термоусаживаемая концевая муфта 3 КВТп-10применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.

Муфты 3 КВТп-10 устанавливаются в помещениях всех категорий влажности.

Особенности конструкции муфт:

  • Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
  • На жилах муфты применяются маслоотделительные и изолирующие трубки.

Муфта включает непаяный комплект заземления:

  • Пружинка ППД,
  • Контактная пластина (терка),
  • Провод заземления.

.

Количество жил

3
Вид изделия Муфта кабельная
Сечение кабеля 25-50мм2
Наличие защитного слоя в кабеле с бронёй / без брони
Тип кабеля                                                                                                         ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСП
Тип муфты концевая
Наличие и тип контактных элементов отсутствуе
Комплект заземления НКЗ
Рабочее напряжение до 10кВ
Горючесть —
Тип изоляции бумажная
Тип установки
Длина разделки 800 мм
Климатическое исполнение У 2
Изготавливается по ТУ 3449-001-1125476195140-2015
Сертификат РОСС RU.ИМ43.Н00122

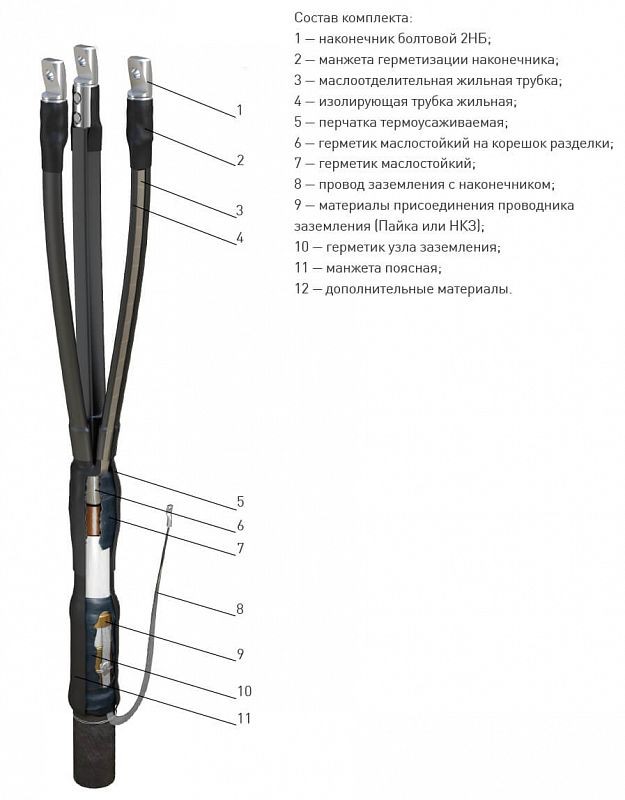

Состав комплекта
Трубка жильная - 0.8м. 3 шт
Манжета с клеем - 0,12м 6 шт
Манжета с клеем - 0,2м 1 шт
Термоусаживаемая перчатка ТУП 3-1 1 шт
Проволока бандажная, оцинкованная 1 шт (2.5м)
Пружина постоянного давления 1 шт
Контактная пластина (терка) 1 шт
Провод заземления МГЛ 16мм2 - 0,6 м. с наконечником 1 шт
Герметик узла заземления 45*2 комплект 2шт х 0,4м 1 шт
Герметик выравнивания поля 25*2 комплект 2шт х 0,4м + 1шт х 0,06 1 шт
Бандажная нить 1 шт (1.5 м)
Перчатки х/б 1 пара
Салфетка бязь 0,5 х 0,8м 1 шт
Инструкция 1 шт
Гофрокороб упаковочный 1 шт
