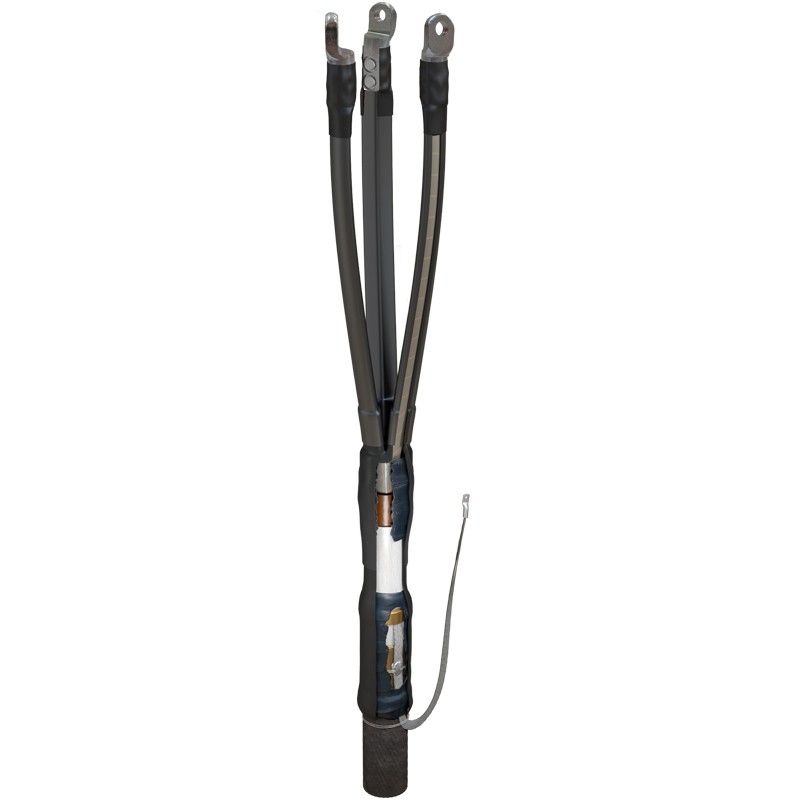

Термоусаживаемая муфта 3 КВТп-10 (150-240) нг-Ls с наконечниками (бумага)

Производитель: ЗЭТА
Код: zeta24315
Тип кабельной муфты:
Концевая
Тип установки:
Внутренняя
Количество жил:
Три
Напряжение:
10кВ
Сечение муфты:
150-240мм2
Комплект заземления:
Универсальный
Контактные элементы:
С наконечниками / С соединителями
Тип изоляции:
Бумага
4 611.60 руб.
Кол-воВ корзину
ОсновноеХарактеристикиДокументы

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ в исполнении нг-LS

Назначение:
Термоусаживаемые концевые муфты 3 КВТп-10 нг-LS  предназначены для оконцевания 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при строительстве мест с высокой концентрацией людей (торговые комплексы, дворцы спорта и тд) и промышленных объектов с повышенными требованиями безопасности.

Муфты 3 КВТп-10 нг-LS устанавливаются в помещениях всех категорий влажности.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфт:

  • Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
  • Муфты комплектуются специальными материалами, не поддерживающими горение с низким дымовыделением.
  • На жилах муфты применяются маслопропитанная и изолирующая трубка нг-LS.

Муфта комплектуется паяным комплектом заземления:

  • Припой ПОС-30,
  • Припой А,
  • Жир паяльный,
  • Провод заземления.

Количество жил

3
Вид изделия Муфта кабельная
Сечение кабеля 150-240мм2
Наличие защитного слоя в кабеле с бронёй / без брони
Тип муфты концевая
Наличие и тип контактных элементов с наконечниками
Комплект заземления универсальный
Рабочее напряжение до 10кВ
Горючесть нг-Ls
Тип изоляции бумажная
Тип установки внутренняя
Длина разделки 800 мм

Состав комплекта

Жильная трубка с клеем нг-LS - 0,8м 3 шт
Манжета с клеем нг-LS - 0,12м 3 шт
Трубка жильная - 0.8м. прозрачная 3 шт
Манжета с клеем нг-LS - 0,2м 1 шт
Термоусаживаемая перчатка ТУП 3-3 нг-LS 1 шт
Наконечник болтовой 2НБ-3 3 шт
Жир паяльный 1 шт
Припой ПОС-30 1 шт (0.15 кг)
Припой А (75+-5гр) 1 шт
Проволока бандажная, оцинкованная 1 шт (2.5м)
Пружина постоянного давления 1 шт
Контактная пластина (терка) 1 шт
Провод заземления МГЛ 25мм2 - 0,8м. с наконечником 1 шт
Герметик узла заземления 45*2 комплект 2шт х 0,7м 1 шт
Герметик выравнивания поля 25*2 комплект 2шт х 0,75м + 1шт х 0,12м 1 шт
Бандажная нить 1 шт (1.5 м)
Изолента 5м 1 рулон
Перчатки х/б 1 пара
Салфетка бязь 0,5 х 0,8м 1 шт
Стеклолента 0,025 х 1м 1 шт
Бирка У135 1 шт
Инструкция 1 шт
Гофрокороб упаковочный 1 шт
