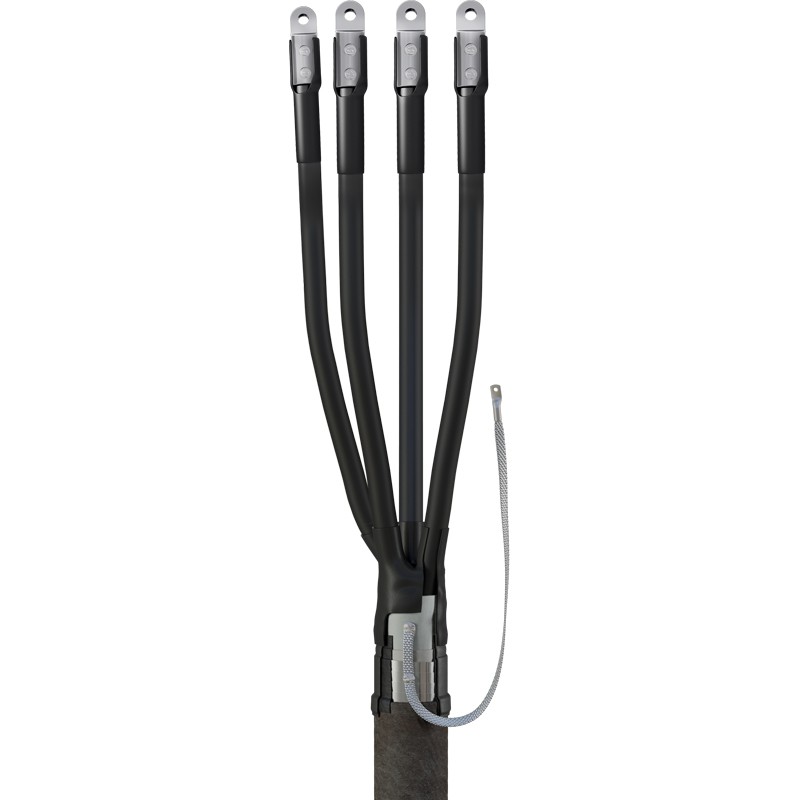

Муфта кабельная 4 КВ(Н)Тп-1 (35-50) c наконечниками (пластик/бумага)

Концевая муфта для кабеля с пластмассовой и бумажной масплопропитанной изоляцией на напряжение до 1 кВ

Назначение:
Термоусаживаемая концевая муфта 4 КВ(Н)Тп 1 предназначена для оконцевания 4-х жильных силовых кабелей с пластмассовой или бумажной маслопропитанной изоляцией без брони или с броней на напряжение до 1 кВ.

Муфта 4 КВ(Н)Тп 1  устанавливаются в помещениях всех категорий влажности и на открытом воздухе.

Особенности конструкции муфты:

• Комплект включает маслостойкие жильные трубки и маслостойкую перчатку, обеспечивающие долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
• Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
• В комплект поставки входят материалы как для паяного, так и для непаяного присоединения проводника заземления.

Муфта 4 КВ(Н)Тп 1 включает универсальный комплект заземления:

• Пружина ППД,
• Контактная пластина (терка),
• Провод заземления,
• Припой ПОС-30,
• Припой А,
• Жир паяльный.

Подходит для кабелей типа: ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ,ААПл

Кабельные муфты 4 КВ(Н)Тп-1 изготавливаются по ТУ 3599-007-99856433-2011 и имеют сертификат соответствия РОСС RU.ME80.H02184.

Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.

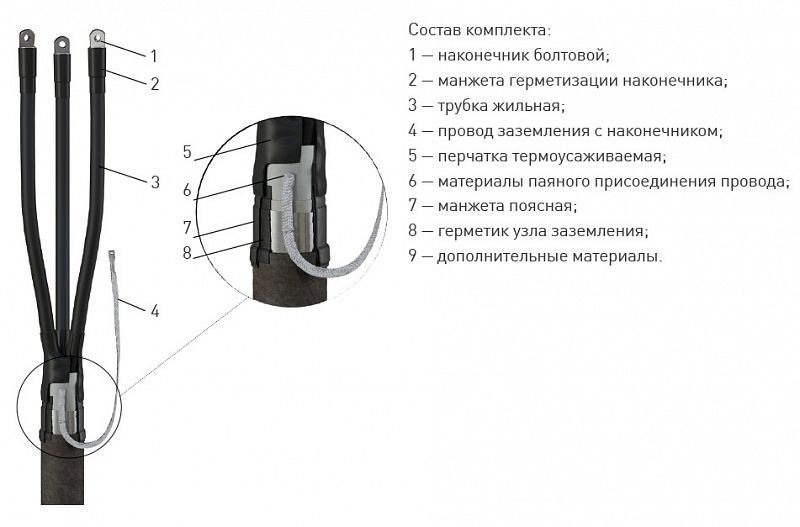

Состав комплекта
