electrotema2011@yandex.ruТепловизор RGK TL-640 Plus с поверкой
Тепловизор RGK TL-640 Plus является самой производительной и эффективной моделью в линейке промышленных диагностических инструментов "пистолетного" форм-фактора, обладая лучшими…
Описание

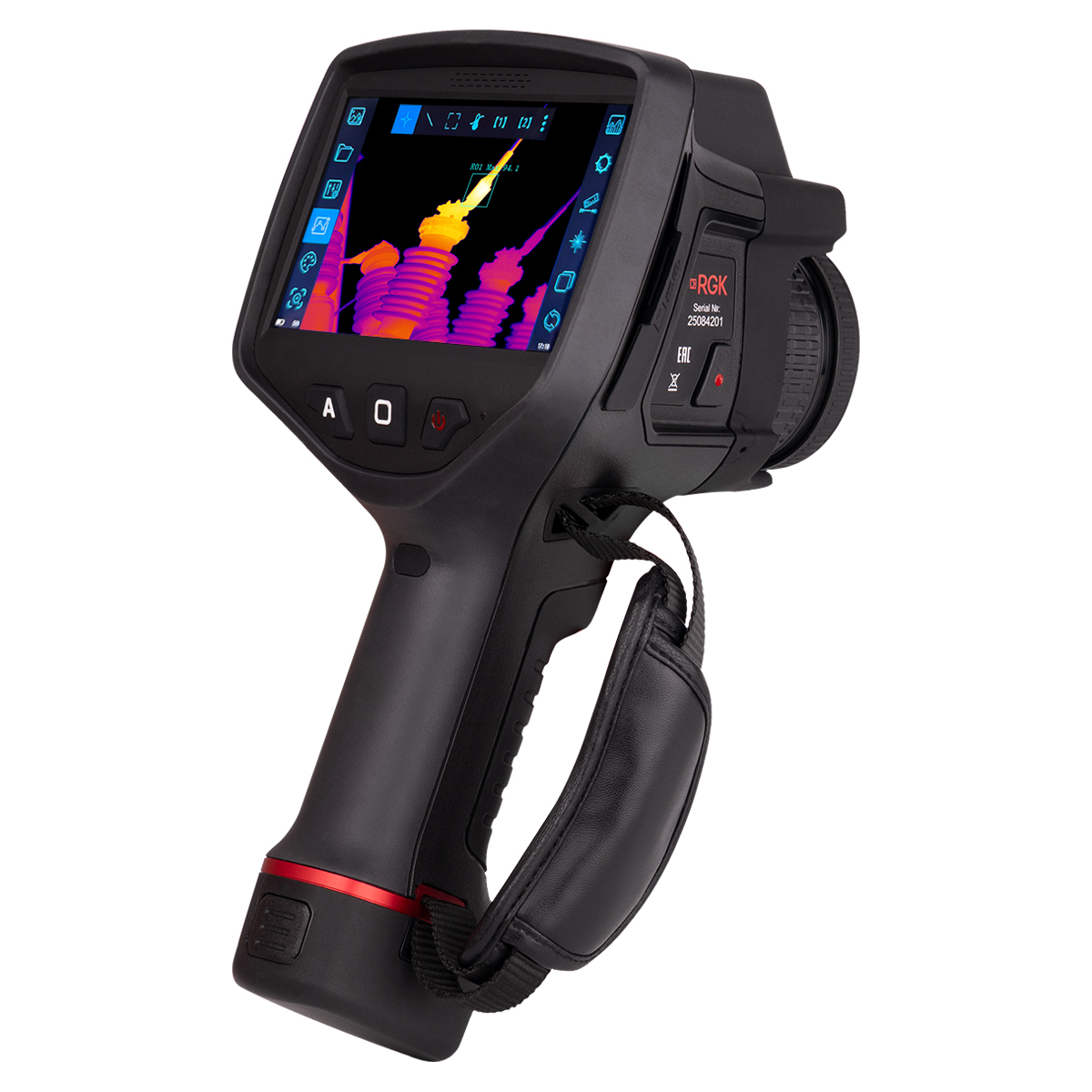

Тепловизор RGK TL-640 Plus является самой производительной и эффективной моделью в линейке промышленных диагностических инструментов "пистолетного" форм-фактора, обладая лучшими характеристиками и наиболее полным перечнем функций. Прибор оборудован болометрической матрицей с разрешением 640 x 512 пикс., 5-дюймовым сенсорным дисплеем, цифровой камерой с лазерным указателем и светодиодной подсветкой рабочей зоны, микрофоном, встроенным дальномером и электроприводным механизмом фокусировки. Поддерживая возможность быстрой замены комплектного 25-миллиметрового объектива на опциональные, прибор может использоваться для макросъемки с линзой с сектором обзора 48°, а с линзами 12° или 6° – для детального термографирования недоступных или опасных объектов с большого расстояния.
Преимущества RGK TL-640 Plus
- Точность дистанционного определения температуры обеспечивает периодическая самокалибровка тепловизора в процессе съемки, а также автоматический учет поправочных коэффициентов на дальность съемки, погодные условия и особенности целевых объектов, таких как эмиссивность поверхности, напряжение и сила тока для электрооборудования и т.д.
- Эффективность идентификации температурных аномалий достигается благодаря реализации нескольких вариантов наложения цифрового и инфракрасного изображений; автоматическая маркировка самой горячей и самой холодной точек на термограмме и режим изотермы упрощают выявление элементов с критическим нагревом и зон тепловых утечек.
- Возможность работы одной рукой, за счет оптимизированного размещения органов управления и исключения "ручных" операций по настройке резкости, упрощает съемку в труднодоступных местах и из неудобных положений.
Функциональные особенности
Анализ полученных в ходе термографирования данных может производиться непосредственно на месте выполнения съемки – встроенными средствами, либо после экспорта ИК снимков и видео на ПК, с оформлением отчетов, для чего в комплекте с прибором поставляется соответствующее ПО. Функция аннотирования, упрощающая обработку сохраненных термограмм в офисных условиях, реализуется при сохранении файлов с ИК данными на съемную карту памяти путем добавления к ним поясняющих текстовых или голосовых комментариев. Тепловизор RGK TL-640 Plus поддерживает возможность трансляции ИК изображений в реальном времени на внешние устройства, для чего предусмотрен встроенный модуль WiFi и порт Micro HDMI.
С прибором можно комфортно работать любой рукой. Для его надежного удержания предусмотрена возможность крепления ремешка с левой либо правой стороны рукоятки, минимизируя риск случайного выскальзывания изделия в ходе съемки.
Комплектация
Тепловизор RGK TL-640 Plus, Аккумуляторные литийионные батареи - 2 шт., Зарядное устройство, Адаптер питания, Считыватель карты памяти, Карта памяти SD, Программное обеспечение на USB накопителе, Кейс для переноски, Наушники, Руководство по эксплуатации
Характеристики
| Артикул | 700052 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | С поверкой |
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | до 40 м |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 640 x 512 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 24,0° x 19,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 2 м |
| Пространственное разрешение | стандартный 0,66 мрад широкоугольный 1,39 мрад телеобъектив 2x 0,33 мрад телеобъектив 2x 0,16 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной/электрический/автоматический |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 5-дюймовый ЖК-дисплей/800x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
(**) – по дополнительному заказу
