electrotema2011@yandex.ruТепловизор RGK TL-384 в комплекте с телеобъективом 6°
Тепловизор RGK TL-384 в комплекте с телеобъективом 6° – мобильный диагностический прибор промышленного класса, выполненный в моноблочном корпусе "пистолетной" формы и снабженный ИК…
Описание

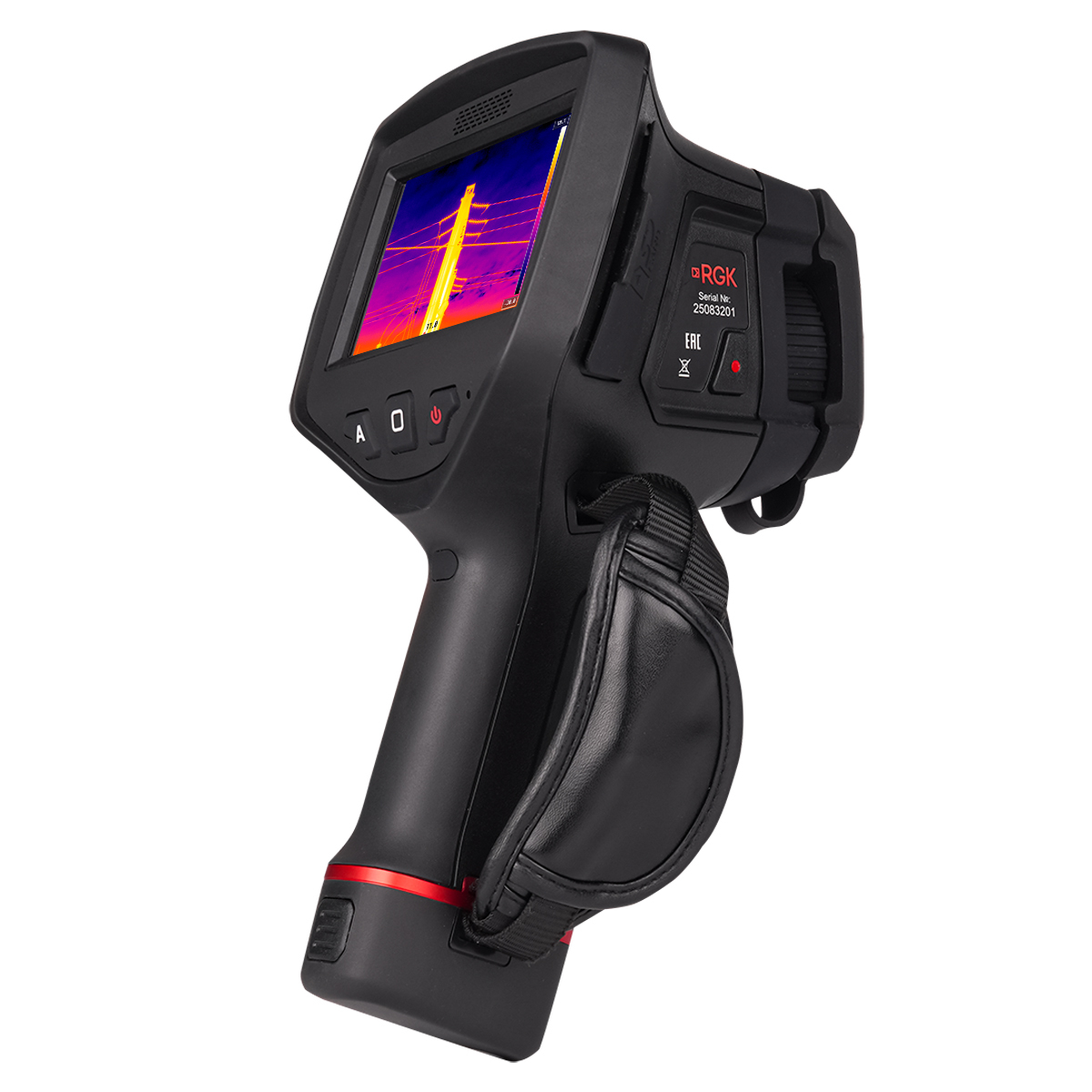

Тепловизор RGK TL-384 в комплекте с телеобъективом 6° – мобильный диагностический прибор промышленного класса, выполненный в моноблочном корпусе "пистолетной" формы и снабженный ИК датчиком с разрешением 384 x 288 пикс. Изделие может использоваться для оценки состояния работающего механического, электросилового и прочего оборудования в ходе технических осмотров и выполнения дефектации в случае выявления неполадок, а также для выявления тепловых утечек в зданиях при проведении энергетического аудита.
Преимущества
- Гибкое управление – кнопки, размещенные под пальцами руки, удерживающей тепловизор за пистолетную рукоятку, обеспечивают быстрое задействование необходимых режимов в ходе съемки, сенсорный дисплей с интуитивно понятными пиктограммами функционального меню упрощает анализ ИК изображений на месте выполнения работ.
- Ручная настройка резкости с широким диапазоном фокусировки дает возможность получать высококачественные термограммы целей, находящихся на различном расстоянии от камеры, от 15 см до бесконечности.
- Дополнительный объектив с сектором обзора 45° позволяет получать широкоформатные снимки сложных крупноразмерных и высотных объектов, не удаляясь от них на значительную дистанцию и исключая необходимость задействования режима панорамирования с последующей "склейкой" термограмм.
Особенности
Для реализации функции наложения изображений видимого и инфракрасного спектров, упрощающей идентификацию источников тепловых полей, тепловизор RGK TL-384 оснащен интегрированной цифровой камерой. Возможность работы в местах без внешнего освещения обеспечивает светодиодная подсветка. Для сохранения снимков и ИК видео, которые можно использовать для анализа и составлении отчетов, служит съемная карта памяти. Для упрощения последующей идентификации данных при их обработке на ПК предусмотрена возможность аннотирования файлов в процессе записи в голосовом режиме, с использованием подключаемой гарнитуры или встроенного микрофона, или путём добавления текстовых комментариев.
Пистолетная рукоятка снабжена прорезями для крепления ремня, применение которого минимизирует риск случайного выскальзывания прибора из руки. Он может устанавливать с любой стороны изделия, благодаря чему тепловизор могут комфортно использовать как правши, так и левши. Наличие встроенного модуля WiFi и порта Micro HDMI делает прибор пригодным для решения демонстрационных задач, позволяя транслировать изображения с экрана на внешние устройства.
Комплектация
Тепловизор RGK TL-384, Сменный телеобъектив x3, Аккумуляторные литийионные батареи - 2 шт., Зарядное устройство, Адаптер питания, Считыватель карты памяти, Карта памяти SD, Программное обеспечение на USB накопителе, Кейс для переноски, Наушники, Руководство по эксплуатации
Характеристики
| Артикул | 728325 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | Без поверки |
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | - |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 28,1° x 21,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 1 м |
| Пространственное разрешение | стандартный 1,3 мрад широкоугольный 2,26 мрад телеобъектив 2x 0,68 мрад телеобъектив 2x 0,34 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 4,3-дюймовый ЖК-дисплей/480x272 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | - |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
(**) – по дополнительному заказу
