electrotema2011@yandex.ruТепловизор RGK TL-384 с поверкой и опцией 2000 °C
Тепловизор RGK TL-384 – простой в обращении прибор "пистолетного" форм-фактора с аккумуляторным питанием, который благодаря высокой чувствительности, широкому измерительному диапазону и…
Описание

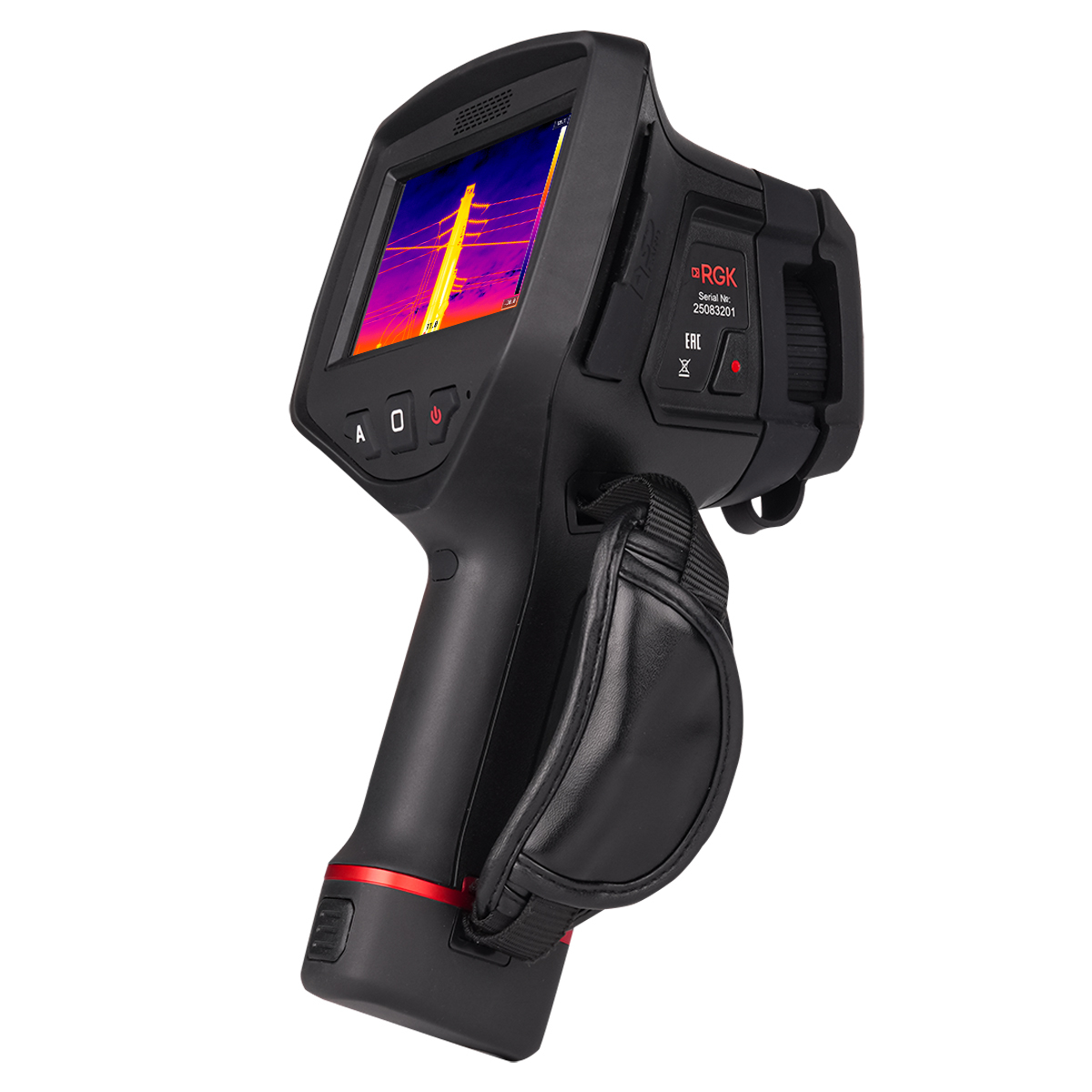

Тепловизор RGK TL-384 – простой в обращении прибор "пистолетного" форм-фактора с аккумуляторным питанием, который благодаря высокой чувствительности, широкому измерительному диапазону и поддержке точной настройки резкости при съемке объектов на разном удалении, может использоваться для решения диагностических задач в строительных отраслях, коммунальном секторе, промышленных сферах, энергетике и т.д. В изделии реализовано комбинированное управление, с использованием кнопок и сенсорного дисплея, и поддерживаются различные измерительные и аналитические функции, включая настраиваемую температурную сигнализацию, автоматическое определение точек с самой высокой и самой низкой температурой, построение изотерм и т.д.
Функциональные возможности
Эффективную идентификацию объектов или элементов с аномальной температурой обеспечивает совмещение термограммы и изображения в видимом спектре, для получения которого тепловизор RGK TL-384 оборудован встроенной цифровой камерой. Визуально контролировать положение точки наведения измерителя позволяет хорошо различимый на окружающих объектах маркер от лазерного указателя. Функция документирования данных, используемых для углубленного анализа результатов съемки и подготовки отчетов, реализуется путем записи выбранных кадров и видеороликов на съемную карту памяти. Для упрощения их последующей идентификации предусмотрена возможность голосового или текстового аннотирования.
Для демонстрационных нужд прибор оснащен интегрированным модулем беспроводной связи и интерфейсом Micro HDMI, с помощью который изображение с экрана тепловизора может транслироваться на пользовательские мобильные устройства или внешний дисплей либо проектор соответственно.
Особенности
- Увеличенный размер дисплея, по сравнению с изделиями линейки TL младших серий, упрощает визуальный анализ термограмм за счет лучшей наглядности и дает возможность эффективнее пользоваться сенсорными функциями экрана.
- Сменная конструкция ИК объектива позволяет расширять базовые возможности камеры, дооснащая тепловизор RGK TL-384 опциональными линзами для термографирования близкорасположенных крупноразмерных объектов или целей на большом удалении.
- Запястный ремешок, с возможностью установки с правой или левой стороны пистолетной рукоятки, повышает эксплуатационную безопасность, минимизируя риск случайного выскальзывания прибора в процессе работы при его удержании любой рукой.
Комплектация
Тепловизор RGK TL-384, Аккумуляторные литийионные батареи - 2 шт., Зарядное устройство, Адаптер питания, Считыватель карты памяти, Карта памяти SD, Программное обеспечение на USB накопителе, Кейс для переноски, Наушники, Руководство по эксплуатации
Характеристики
| Артикул | 729919 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | С поверкой |
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | - |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 28,1° x 21,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 1 м |
| Пространственное разрешение | стандартный 1,3 мрад широкоугольный 2,26 мрад телеобъектив 2x 0,68 мрад телеобъектив 2x 0,34 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 4,3-дюймовый ЖК-дисплей/480x272 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | - |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
(**) – по дополнительному заказу
