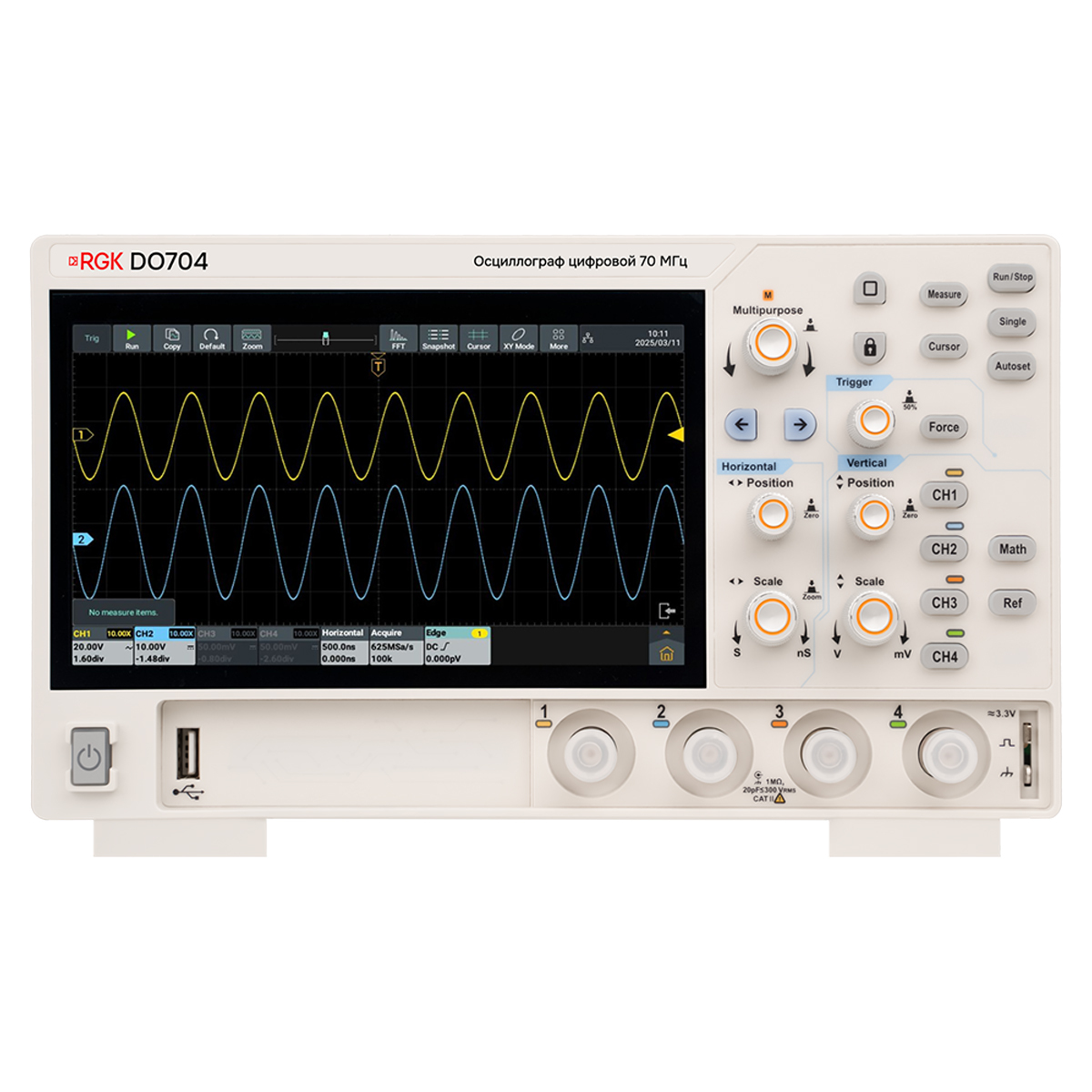

electrotema2011@yandex.ruЦифровой осциллограф RGK DO704 4 канала 70 мгц
Осциллограф RGK DO704 представляет собой 4-канальный настольный прибор, выполненный в компактном корпусе толщиной всего 78 мм и поддерживающий сенсорное управление.
Описание
Осциллограф RGK DO704 представляет собой 4-канальный настольный прибор, выполненный в компактном корпусе толщиной всего 78 мм и поддерживающий сенсорное управление. Обладая полосой пропускания в 70 МГц и обеспечивая максимальную частоту дискретизации 1,25 Гвыб/с, он может использоваться в сервисных центрах и на производстве для диагностики и отладки электронного и цифрового оборудования, а также в учебных учреждениях для образовательных целей. Модель снабжена интерфейсом питания Type-C и может работать как от комплектного сетевого адаптера, так и от повербанка с поддержкой протокола Power Delivery, что обеспечивает гальваническую развязку измерительных каналов и делает изделие пригодным для выездного применения.
Наглядность и информативность
Цифровой осциллограф RGK DO704 оборудован 7-дюймовым экраном с разрешением 1024 x 800 и АЦП 12 бит, обеспечивая отображение осциллограмм с 4096-уровневой вертикальной градацией, в 16 раз превышая возможности более дешевых 8-битных моделей. Режим зуммирования позволяет одновременно визуально контролировать форму осциллограммы и исследовать ее отдельный увеличенный фрагмент, отображаемый в нижнем окне.
Функциональные возможности и особенности
Для определения численных значений параметров отслеживаемых сигналов эта модель реализует курсорные и 43 вида автоматических измерений, а также оборудуется интегрированным цифровым вольтметром и частотомером, с поддержкой функции сбора статистики. Режим XY позволяет контролировать разность фаз между выбранными каналами, а функция БФП – выполнять первичный анализ спектральных характеристик. Для решения задач по диагностике автомобильного и промышленного оборудования поддерживается возможность декодирования последовательных шин наиболее популярных типов.
Расширяемость
4-канальный осциллограф RGK DO704 снабжен портами LAN и USB для реализации удаленного управления с помощью команд SCPI или веб-интерфейса. Наличие выхода HDMI позволяет транслировать изображение с экрана на внешний монитор, а канал USB-хост может применяться для подключения съемного накопителя, компьютерной мыши или клавиатуры. Поддерживается совместная работа с адаптером Wi-Fi + Bluetooth, который обеспечивает возможность использования мобильных точек доступа, FTP и сетевого принтера. Как устройство под управлением ОС Android, прибор поставляется с широким набором предустановленных приложений, включая файловый менеджер, калькулятор, почтовый клиент, браузер, рекордер экрана и т.д., что дает возможность решать с помощью осциллографа различные задачи без подключения к ПК.
Комплектация
Цифровой осциллограф RGK DO704, Измерительные щупы, Сетевой адаптер, Кабель USB, Руководство по эксплуатации
Характеристики
| Артикул | 727489 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | Без поверки |
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 мкВ/дел до 10 В/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
