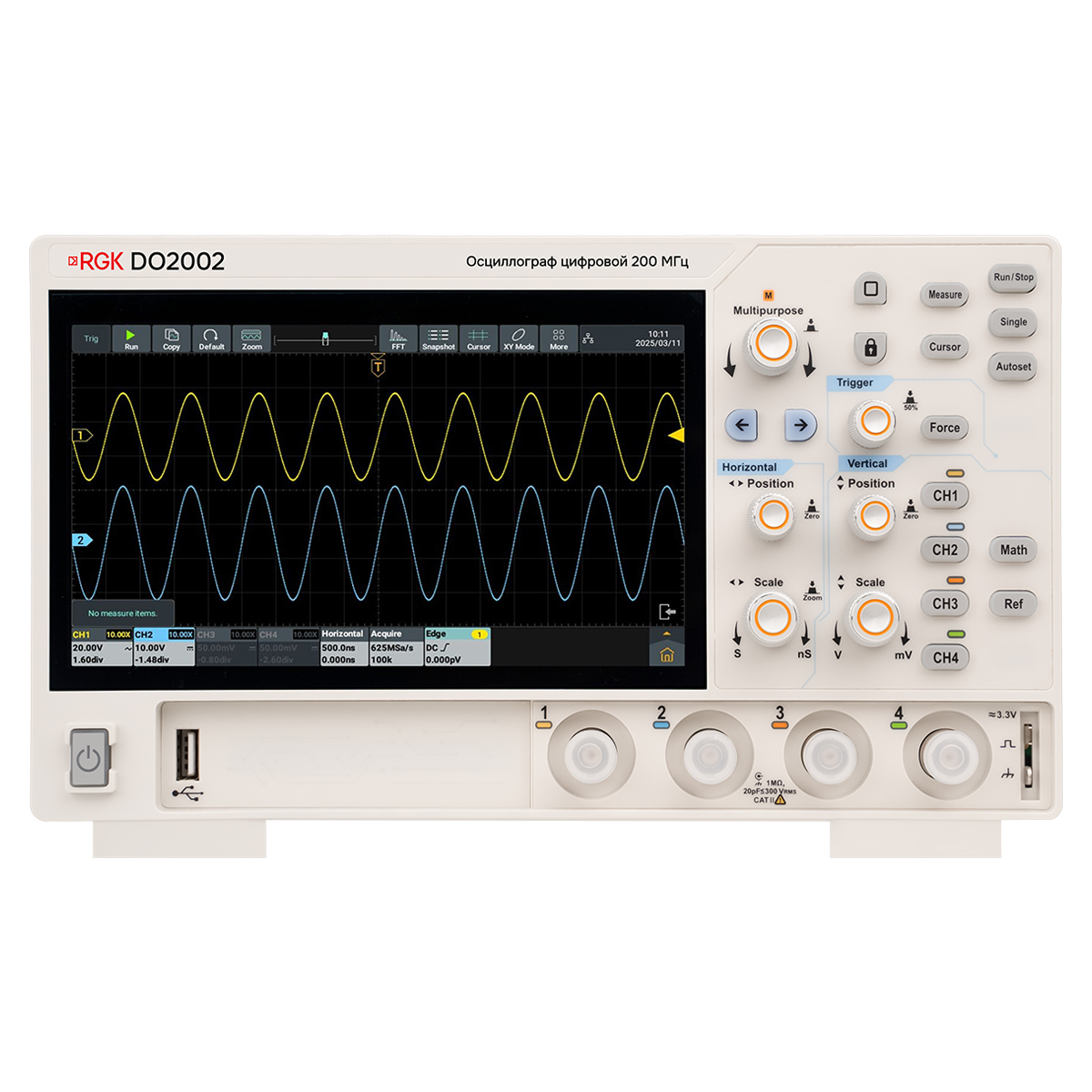

electrotema2011@yandex.ruЦифровой осциллограф RGK DO2002 2 канала 200 мгц
Осциллограф RGK DO2002 представляет собой настольный прибор компактного типоразмера в 2-канальном исполнении с 12-битным АЦП, который способен отображать форму динамичных сигналов в…
Описание
Осциллограф RGK DO2002 представляет собой настольный прибор компактного типоразмера в 2-канальном исполнении с 12-битным АЦП, который способен отображать форму динамичных сигналов в полосе частот до 200 МГц с высоким вертикальным разрешением, превышая в 16 раз возможности бюджетных моделей. За счет легкого и плоского дизайна изделие не занимает много места и оптимально подходит для использования в условиях ограниченного свободного пространства и для мобильного применения.
Функциональные возможности
Поддерживая режимы настраиваемого послесвечения и отображения сигналов с цветовой температурой, в соответствии с частотой повторения волновых форм, осциллограф RGK DO2002 способен эффективно выявлять редкие артефакты и сбои. Предусмотрена возможность выбора глубины записи, до 50M, а также поддерживается режим сегментации, что позволяет выполнять регистрацию данных со скоростью до 700 000 осц./с. Для подробного визуального исследования низкоамплитудных элементов сигнала предусмотрен режим зуммирования, с одновременным выводом на дисплей осциллограммы и ее увеличенного фрагмента в нижнем окне. Режим БПФ реализует 6 оконных функций и поддерживает анализ до 1 млн. точек в частотной области, позволяя контролировать спектральные характеристики отслеживаемых сигналов. Также прибор способен выполнять 2-канальное декодирование последовательных шин популярных форматов.
Цифровой осциллограф RGK DO2002 работает на платформе Android и поставляется с набором дополнительных приложений, таких как файловый менеджер, рекордер экрана, почтовый клиент, калькулятор, браузер и т.д., что расширяет его базовые возможности.
Особенности и преимущества
- Встроенный цифровой вольтметр и частотомер, реализующие функции сбора статистики, позволяют контролировать основные параметры сигналов без дополнительных средств измерений.
- Питание от внешнего источника постоянного тока минимизирует уровень внутренних наводок и помех; при подключении повербанка с выходом USB-C, поддерживающего протокол Power Delivery, обеспечивается возможность выполнения работ на выезде и также повышается безопасность диагностики работающего силового оборудования – за счет реализации измерений с "плавающим" потенциалом.
- Сенсорный дисплей с функцией multi-touch способен распознавать "смартфонные" жесты, обеспечивая наглядность и интуитивную понятность управления устройством, а наличие поворотных верньеров на кнопочной панели упрощает выполнение тонких регулировок.
Комплектация
Цифровой осциллограф RGK DO2002, Измерительные щупы, Сетевой адаптер, Кабель USB, Руководство по эксплуатации
Характеристики
| Артикул | 727519 |
|---|---|
| Производитель | RGK |
| Единица измерения | шт. |
| Поверка | Без поверки |
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 мкВ/дел до 10 В/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
