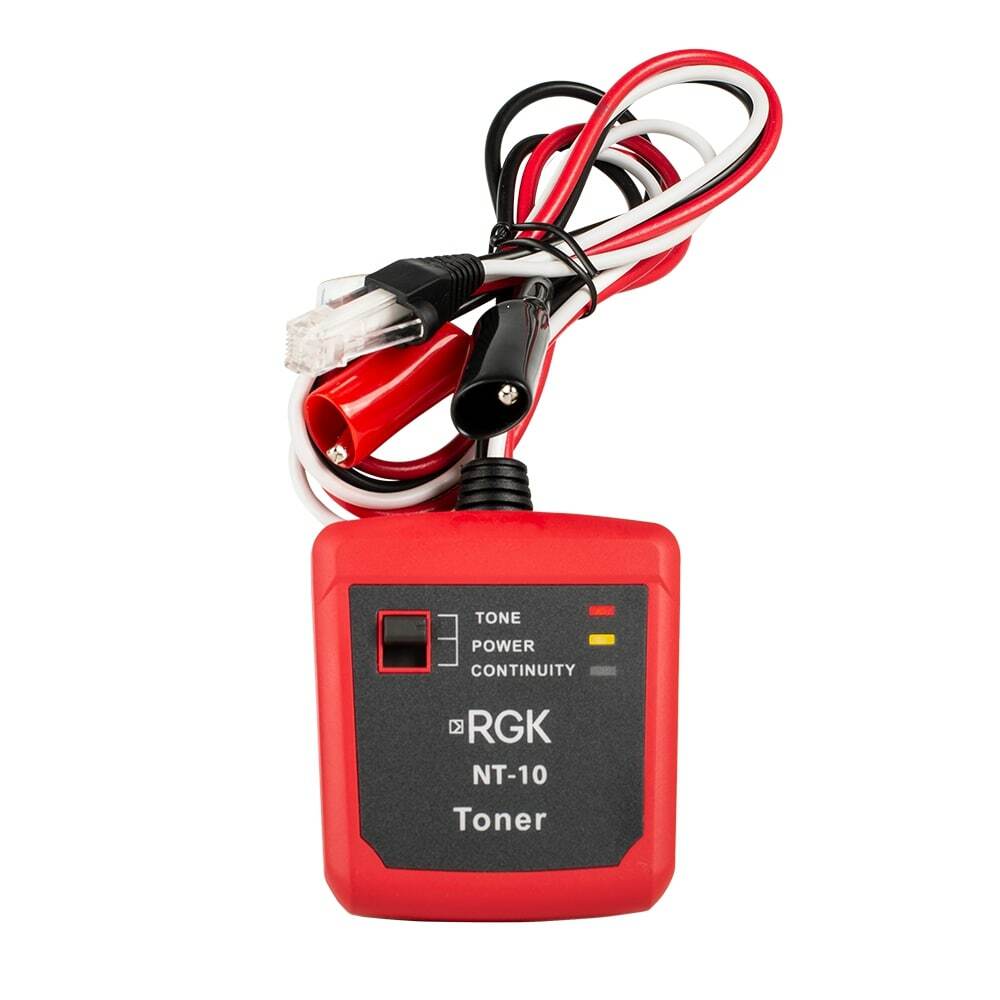

Кабельный тестер RGK NT-10

Описание

Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.

Ключевые особенности

• Дальность тестирования до 3000 м.


• Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.


• Проверка полярности телефонных линий.

Комплект поставки

Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.

Принцип работы

Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.

Система питания

Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.

Комплектация

Тон-генератор , Приемник, Батарейка 9В - 2 шт., Руководство по эксплуатации

Характеристики

Документы

• Руководство по эксплуатации (PDF)
• Декларация о соответствии (PDF)
