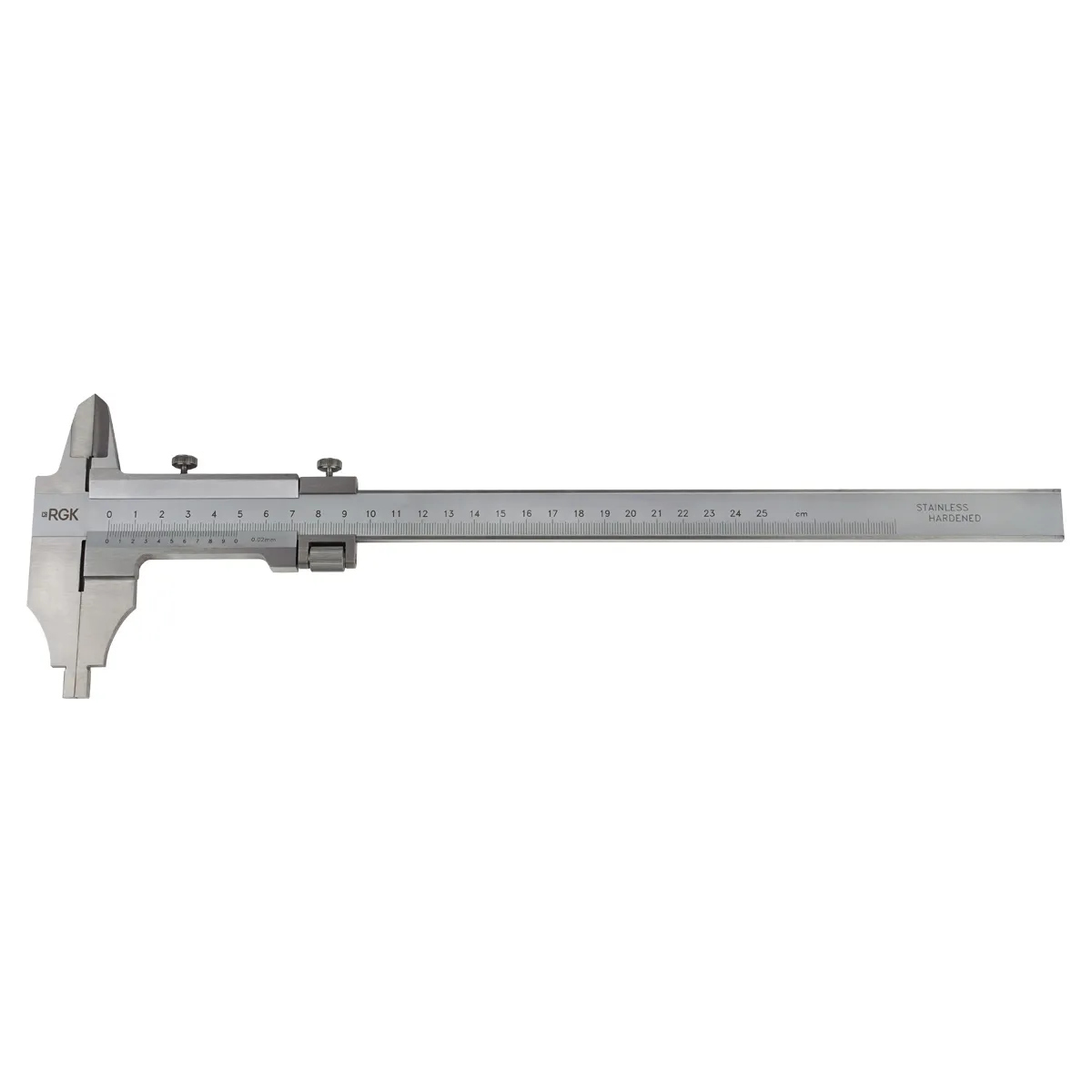

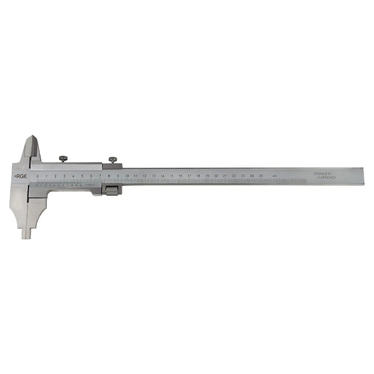

Штангенциркуль RGK SCM-II-250

Описание

Штангенциркуль RGK SCM-II-250 относится к механическим измерительным инструментам нониусного типа, позволяя дополнительно выполнять разметочные операции. Оснащенный двухсторонними губками такой же формы, как у штангенциркуля ШЦ-ІІ-250 по ГОСТ 166, он обеспечивает более высокое разрешение при измерениях, до 0,02 мм – за счет использования нониусной шкалы на 50 делений.

Особенности

Удлиненные нижние губки с плоскими внутренними и цилиндрическими наружными поверхностями служат для контроля внешних и внутренних размеров соответственно, в том числе для измерения диаметра отверстий более 10 мм. Заостренные рабочие кромки верхних губок позволяют выполнять измерения в проточках, канавках и других малоразмерных элементах обмеряемой детали.

Разметочные функции

Стандартное приспособление по ТУ 2-034-352-79, которым механический штангенциркуль RGK SCM-II-250 может быть дооснащен опционально, позволяет производить разметку на металлических деталях и изделиях из других твердых материалов без использования чертилки. В его состав входят накладки на нижние губки в виде заостренных твердосплавных резцов.

Наличие механизма тонкой установки рамки дает возможность быстро и точно задавать требуемое расстояние между рабочими плоскостями в соответствии с чертежом, вращая маховик микрометрической подачи большим пальцем руки, удерживающим инструмент.

Комплектация

Штангенциркуль RGK SCM-II-250, Футляр

Характеристики

Документы

Документы для этой позиции пока не размещены.
