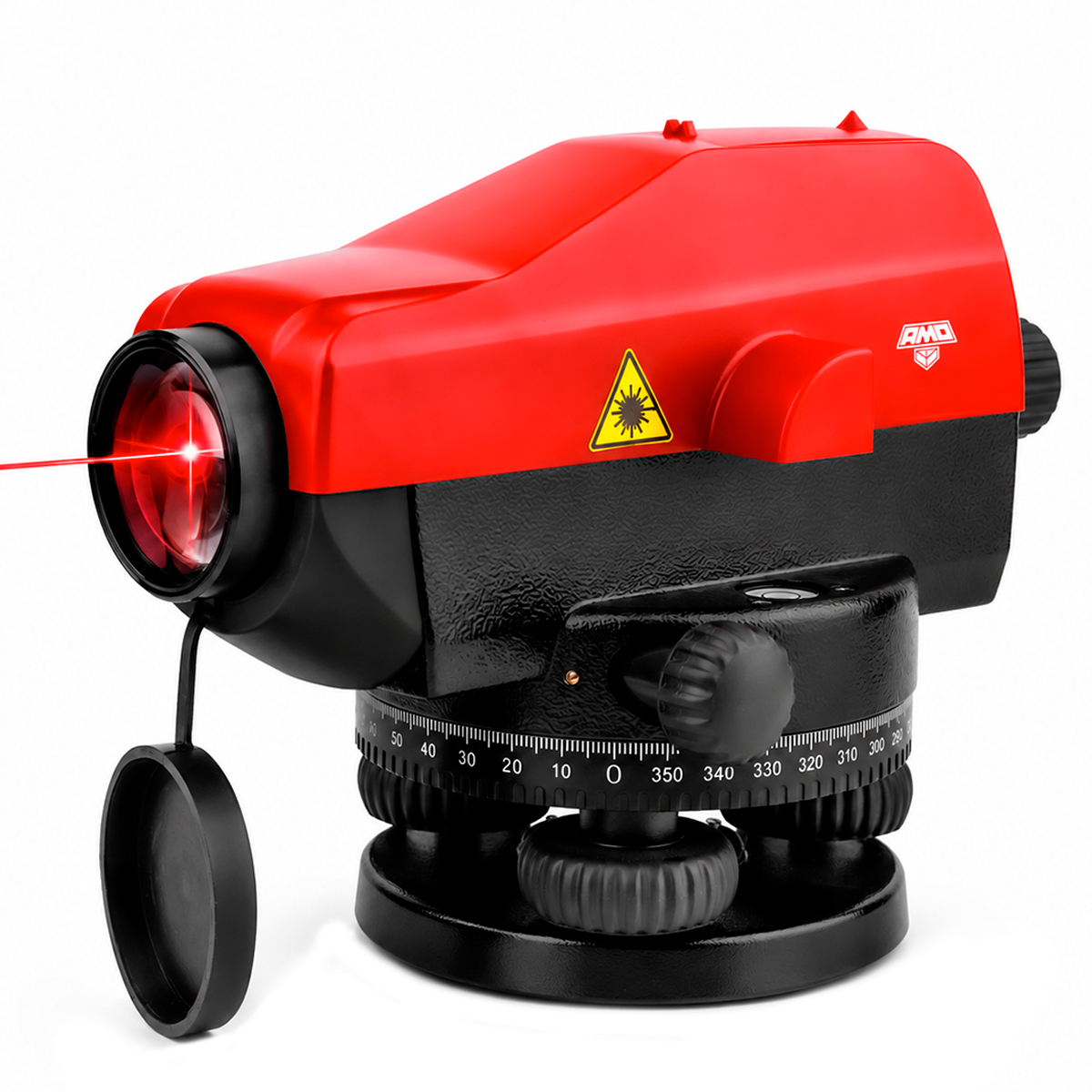

Оптический нивелир с лазерным целеуказателем AMO 32D

Описание

Оптический нивелир с лазерным целеуказателем AMO 32D соответствует точному классу и может использоваться для исполнительной съемки при проведении строительных работ, контроля монтажа крупноразмерного промышленного оборудования, наблюдения за просадками и деформациями, решения маркшейдерских задач при проходке тоннелей и горных разработках, и т.д. Изделие совмещает в себе возможности традиционного прибора для измерения превышений методом геометрического нивелирования и точечного лазерного построителя, интегрированного в оптическую систему, снабженную компенсатором для автоматического горизонтирования, проецируя хорошо видимое красное пятно. Модель оборудована нитяным дальномером для быстрого определения расстояний, горизонтальным кругом с открытой шкалой для базовых угловых измерений и упрощенным прицельным приспособлением для предварительного наведения в сторону точки замера.

Функциональные возможности

Встроенный в оптический нивелир AMO 32D лазер испускает луч с длиной волны 635 нм, который воспринимается человеческим глазом как более яркий, по сравнению с устройством аналогичной мощности на 650 нм. За счет коаксиального размещения излучателя обеспечивается совпадение положения лазерного луча с осью оптической системы. Соответственно при наблюдении через зрительную трубу с 32-кратным увеличением проецируемый красный маркер лазера располагается в перекрестье на пересечении вертикальной и горизонтальной линий. При наведении на шкалу нивелирной рейки он указывает на точку снятия показаний. Благодаря этому считывание результатов замеров может выполнять не только геодезист, работающий с нивелиром, но и специалист, удерживающий нивелирную рейку.

Реализуя проецирующие функции, оптический нивелир с лазерным целеуказателем AMO 32D дополнительно позволяет решать задачи по заданию направлений при горных проходках и тоннельном строительстве и выполнять перенос высотных отметок между вертикальными конструкциями.

Конструкционные особенности

Инструмент соответствует категории пыле-влагозащиты IPX4 и оптимизирован для эксплуатации в жестких условиях. Наличие блокировочной кнопки компенсатора исключает обрыв его торсионов при транспортировании в штатном кейсе. Эластичные резиновые накладки на маховиках винтов повышают комфортность использования прибора, исключая проскальзывание при выполнении регулировок в перчатках. Крышка объектива, предохраняющая входную 40-миллиметровую линзу от повреждений в транспортировочном положении, для исключения утери закреплена на изделии с помощью шнурка.

Комплектация

Оптический нивелир AMO 32D, Нитяной отвес, Юстировочный набор (шестигранный ключ и шпилька), Руководство по эксплуатации, Транспортировочный кейс

Характеристики

Документы

• Руководство по эксплуатации (PDF)
