Башмак геодезический RGK GB8

Описание

Башмак геодезический RGK GB8 относится к специализированным приспособлениям, применяемым при выполнении работ по нивелированию геометрическим методом. Изделие выполняет функции подставки под нивелирную рейку при измерениях и может задействоваться в качестве временного репера, а также для закрепления пикетных, плюсовых и контрольных точек при работе на сыпучих, рыхлых, каменистых и прочих сложных грунтах, где невозможно установить костыль, на площадках с густым травяным покровом, по глубокому снегу и т.п.

К сферам применения устройства относится изыскания с последовательным нивелированием на больших площадях, с прокладкой нивелирного хода, создание высотного обоснования при проведении строительных работ, монтаж инженерных конструкций повышенной сложности, наблюдение за осадками крупноразмерных промышленных и других сооружений, и т.д.

Преимущества

• Простота использования – в отличие от нивелирных костылей, забиваемых в поверхность в точке замера, башмак геодезический RGK GB8 при размещении в выбранном месте заглубляется в основание под собственным весом, благодаря чему для его установки требуется меньше времени и физических усилий.
• Высокая точность – устройство отличается наибольшим весом среди моделей линейки GB данного бренда и, за счет массивности, обладает улучшенной устойчивостью и не подвержено смещениям при внешних воздействиях, поэтому может задействоваться при выполнении работ по нивелированию III и IV класса совместно с нивелирными рейками из инвара и цифровыми или оптическими нивелирами соответствующей категории.
• Надежность – отсутствие резьбовых частей, выдвигающихся узлов и других элементов, подверженных механическим повреждениям при случайных физических воздействиях, способствует повышению эксплуатационного ресурса изделия.

Конструкционное исполнение

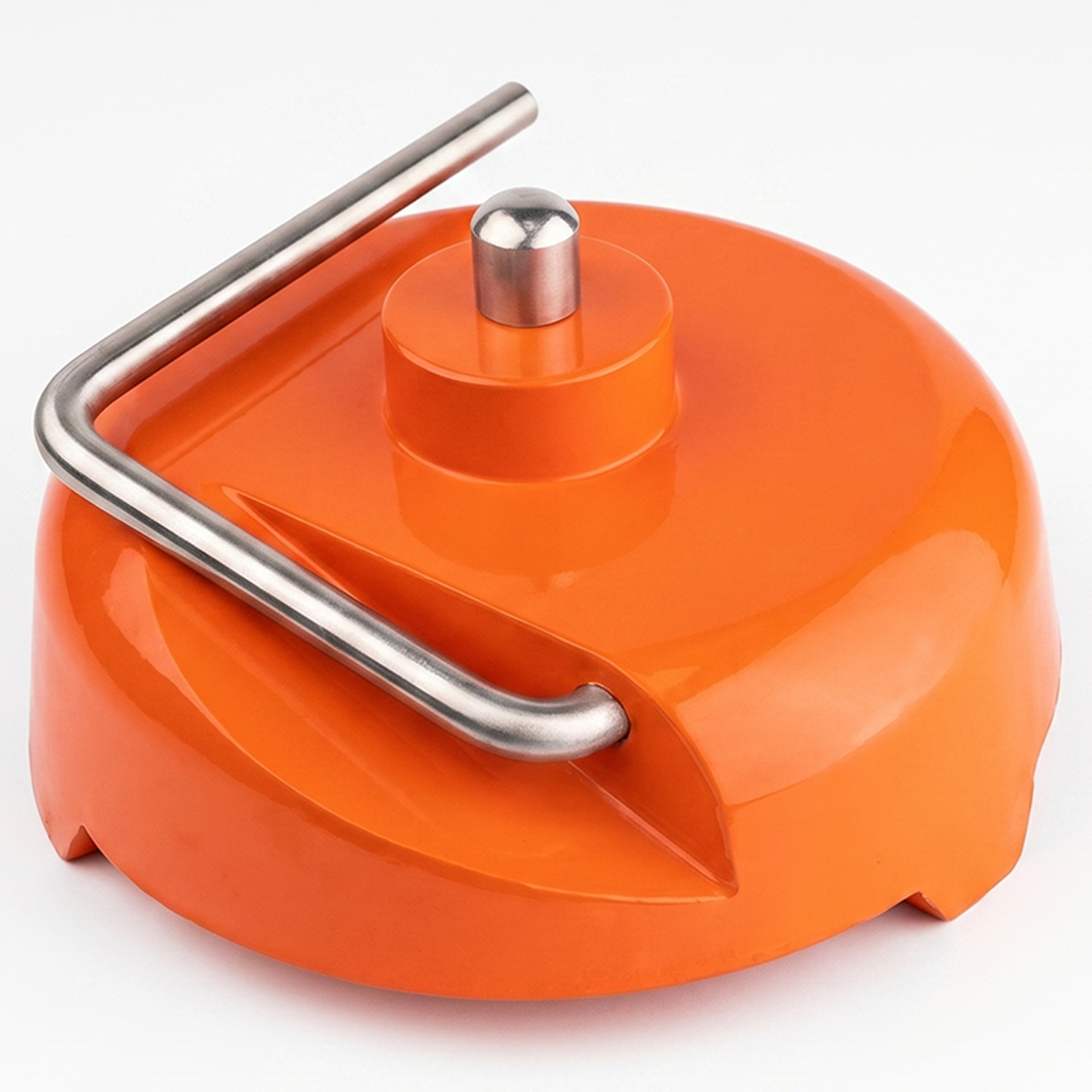

Нивелирный башмак RGK GB8 представляет собой скругленный цельнолитой корпус, в верхней части которого, на цилиндрическом выступе, жестко закреплена износостойкая стальная головка. За счет симметричной сферической формы в месте контакта с пяткой рейки соблюдается условие единственности точки соприкосновения, что обеспечивает повторяемость показаний в серии замеров. На подошве изделия предусмотрены 3 выступа. При размещении в мягком грунте они выполняют роль шипов-зацепов, препятствуя смещению башмака в плане при использовании на склонах и уклонах, а при установке на твердых поверхностях являются опорами, обеспечивая устойчивость положения инструмента. Стальная ручка в виде скобы, используемая при переноске, может складываться, для чего на основании выполнена соответствующая выемка. Яркое лакокрасочное покрытие делает изделие хорошо заметным.
