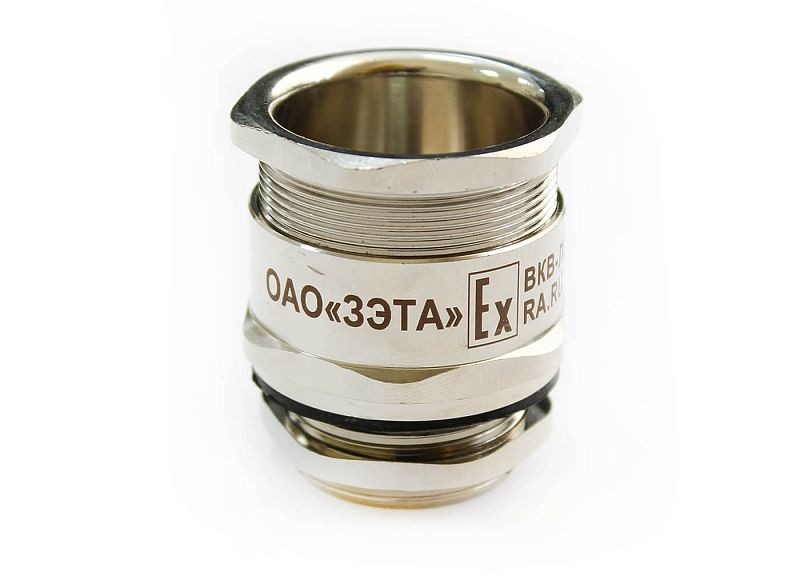

Ех-кабельный ввод ВКВ-ЛР-М32 (Dк=18-26мм)

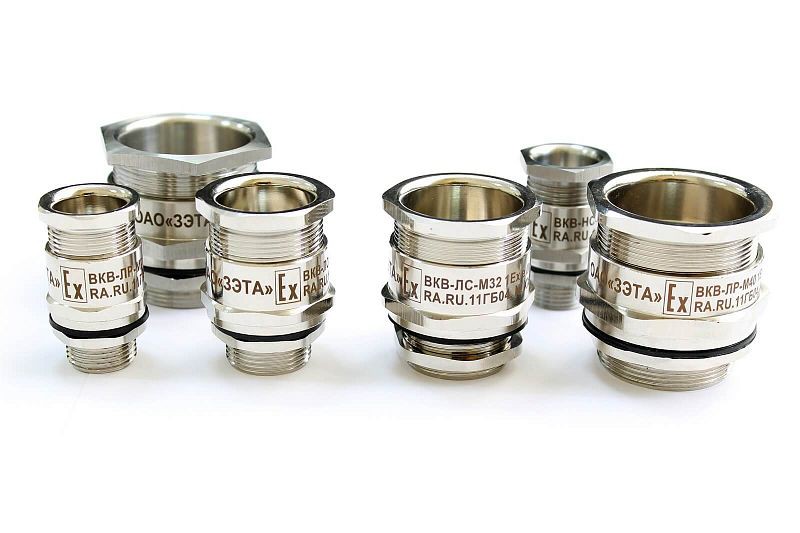

Взрывозащищённые кабельные вводы ВКВ-ЛР предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

Металлические части ВКВ-ЛР изготовлены из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84, уплотнительные элементы изготовлены из масло-бензостойкой резины МБС.

Ex-вводы типа ВКВ изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой «G» по ГОСТ 6357-81

Состав конструкции ввода ВКВ:

1. Гайка
2. Кольцевая прокладка
3. Корпус
4. Кабельный уплотнитель
5. Заглушка
6. Антифрикционное кольцо
7. Нажимная гайка

Технические характеристики
