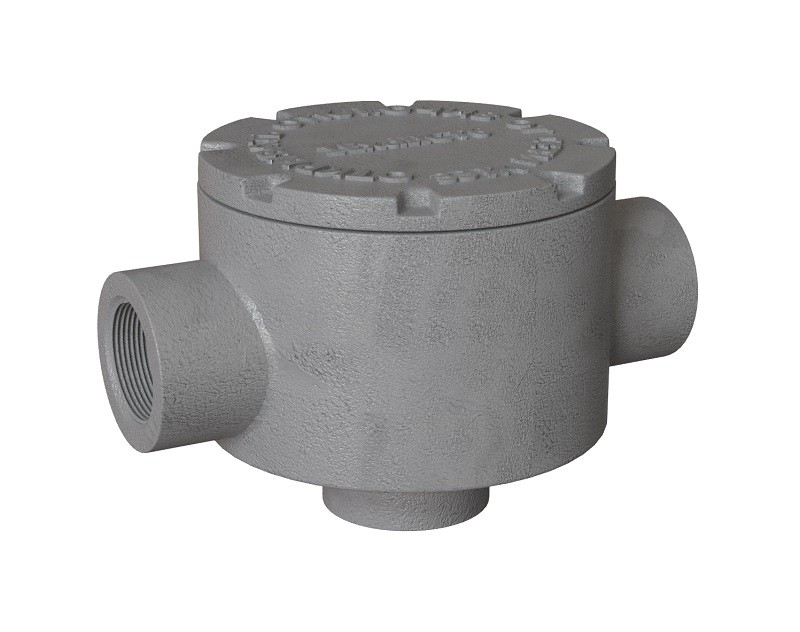

Коробка чугунная КТД-25 У1 1ExdllCT6 ЗЭТА

Коробка чугунная тройниковая с ответвлением через дно КТД-25 для протяжки проводов на 3 направления с проходом в дно во взрывоопасных зонах всех классов.

Коробки чугунные взрывозащищенные серии В типа c присоединительным отверстием с условно-проходным диаметром 20 и 25 КТД-20 и КТД-25 применяются для выполнения ответвлений и соединений проводов и кабелей с медными и алюминиевыми жилами в стальных водо-газопроводных трубах (по ГОСТ 3262), в электросетях переменного и постоянного тока с номинальным напряжением до 660В включительно, а также для устройства разделительных уплотнений с локальным испытанием прокладываемых во взрывоопасных зонах всех классов В-I, B-Ia, B-Iб, B-Iг с наличием взрывоопасных смесей категорий 1, 2, 3, 4 и групп Т1, Т2, Т3, Т4, Т5, а также в зонах классов B-II, B-IIa.
Рабочий объем коробки не менее 210 куб.см для 20 серии и 310 куб.см для 25 серии.

Коробка КТД-20 и КТД-25 имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «Взрывонепроницаемая оболочка» и соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.1 для взрывозащищенного электрооборудования группы II c защитой вида «d» (взрывозащитная оболочка) по ГОСТ Р 51330.0.

Взрывозащищенная чугунная коробка состоит из корпуса для присоединения стальных водогазопроводных труб с проводами или кабелями и крышки присоединяющейся к корпусу на резьбе. В коробках КТД применяются взрывонепроницаемые резьбовые соединения, что обеспечивает взрывонепроницаемость коробки.
Резьба трубная цилиндрическая по ГОСТ 6357 класса В для 20 серии диаметром G3/4” в отверстиях и G3” на корпусе и крышке коробки. Для 25 серии диаметром G1” в патрубках и G 3,5” на корпусе и крышке коробки.
