electrotema2011@yandex.ruПресс для гибки шин (шиногиб) ШГР-125
Пресс гидравлический ШГР-125 NEO (КВТ) предназначен для гибки электротехнических шин, как по плоскости, так и на ребро

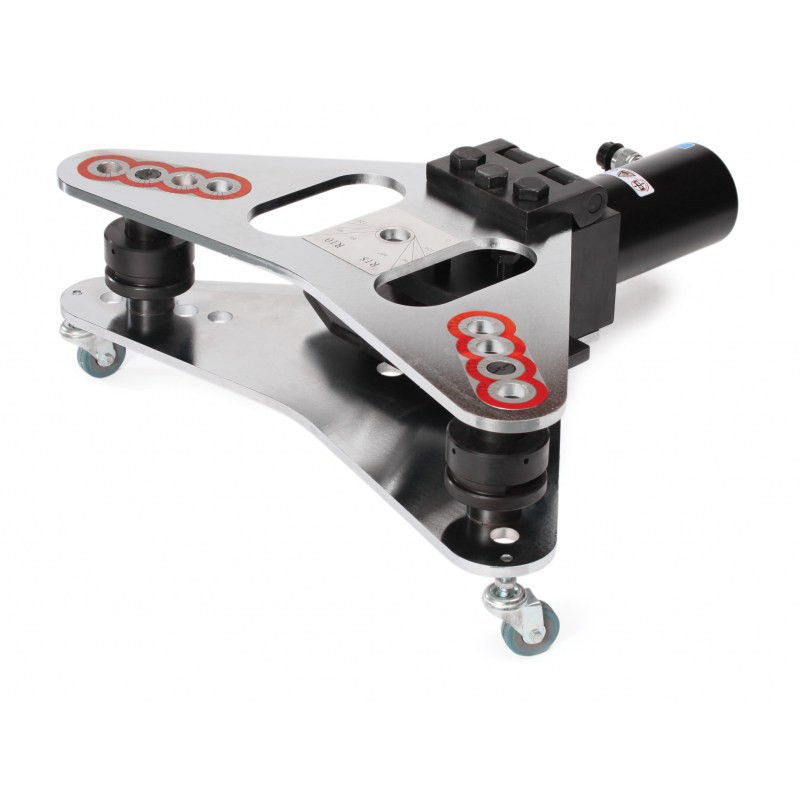

Инструмент состоит из нижней опорной плиты, на которой размещён корпус гидроцилиндра. Нижняя опорная плита имеет имеет колёсики для перемещения инструмента. Сверху, на корпусе гидроцилиндра размещена верхняя откидная плита.
Между двумя плитами устанавливаются упоры, в которые упирается шина при гибке: два упора по бокам, если гибка происходит «на ребро» или один посередине, если гибка происходит «на плоскость».
На штоке гидроцилиндра размещены съёмная оправка, для гибки «на ребро». Оправка так же состоит из двух пластин, между которыми размещается шина при гибке. Радиус гибки шин регулируется сменными профилями из комплекта инструмента, которые размещаются так же между пластинами. Толщина шин регулируется сменными шайбами из комплекта инструмента.
При гибке шин «на плоскость» оправка заменяется матрицей, которая крепится на штоке гидроцилиндра. Гидравлический пресс соединяется с помпой рукавом высокого давления (РВД).
Быстроразъемное соединение (БРС) позволяет быстро и без потери масла соединить и отсоединить рукав. Рабочая жидкость по РВД через БРС поступает в гидроцилиндр и приводит в движение рабочий поршень.
Поршень под давлением двигается, при этом возвратная пружина сжимается. Наборы съемных элементов обеспечивают необходимые условия для гибки электротехнических шин.
