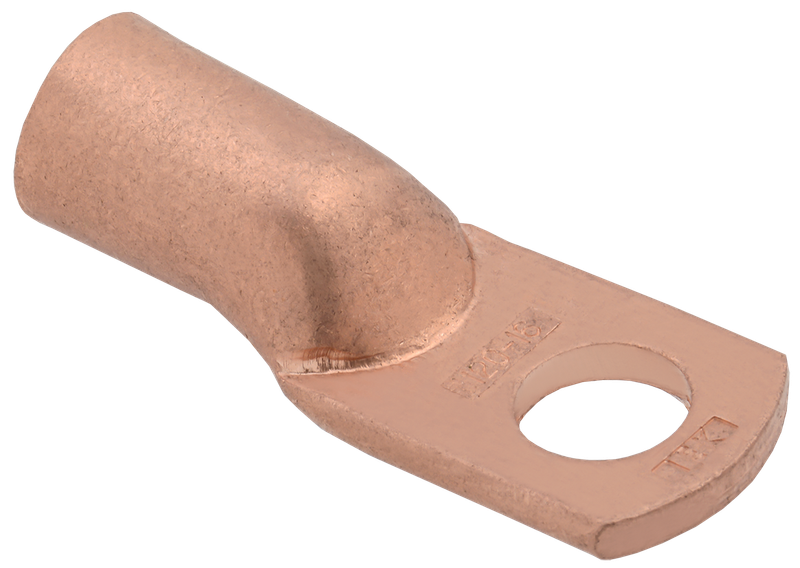

Наконечник медный ТМ 120-16-17 ГОСТ 7386 IEK

Наконечник применяется для оконцевания кабельной жилы и её подключения к контактному узлу методом опрессовки.

Материал изделия — медь. Сечение по маркировке — 120 мм². По таблице 2 инструкции IEK: сечение жилы 2-го класса гибкости — 150 мм², 3-го класса — 120 мм². Размер присоединительного крепежа — М16. Номинальное напряжение — 35000 В.

Для монтажа подберите инструмент и матрицу под тип изделия, сечение и класс гибкости жилы. Размеры и порядок установки приведены в документации IEK.

Сечения жил по классам гибкости приведены по таблице 2 инструкции IEK. Сечение в маркировке модели и сечение жилы 2-го класса могут различаться.

• Отказное письмо 043 (PDF)
• Отказное письмо 123-ФЗ (PDF)
• Инструкция по монтажу (PDF)
