Правильный выбор наконечника позволяет сэкономить!

26 Февраля 2021

Таблица ниже поможет подобрать размер наконечника, исходя из сечения провода. Например, при оконцевании медного провода ПВ-1 на 95 мм2 нужно устанавливать наконечник Т 70-10-13.

тип медного наконечника по ГОСТ 7386-80	сечение провода	класс жилы	тип алюминиевого наконечника по ГОСТ 9581-80	сечение провода	класс жилы
2,5-(3,4,5,6)-2,6	2,5	3;4;5;6	16-(6,8)-5,4	16	1;2
2,5-(3,4,5,6)-2,6	4	1;2;3;4	25-8-7,0	16	3
4-(4,5,6)-3	4	5	25-8-7,0	25	1;2
4-(4,5,6)-3	6	1	35-10-8	25	3
6-(4,5,6)-4	4	6	35-10-8	35	1;2
	6	2;3;4;5	50-10-9	35	3
	10	1	50-10-9	50	1
10-(5,6,8)-5	10	2;3;4	70-10-11	50	2
10-(5,6,8)-5	16	1	70-10-11	70	1;2
16-(6,8)-6	10	5;6	70-10-12	50	3
	16	2;3	70-10-12	95	1
	25	1	95-12-13	70	3
25-(6,8)-7	16	4;5;6	95-12-13	95	2
	25	2	120-(12,16)-14	120	1
	35	1	150-(12,16)-16	95	3
25-(6,8,10)-8	25	3;4;5;6		120	2
25-(6,8,10)-8	35	2		185	1
35-(8,10)-9	35	3;4	150-(12,16)-17	120	4
35-(8,10)-9	50	1	150-(12,16)-17	150	1;2
35-(8,10,12)-10	35	5;6	185-(16,20)-18	185	2
35-(8,10,12)-10	50	2	185-(16,20)-19	150	3
50-(8,10,12)-11	50	3;4	240-20-20	240	1
50-(8,10,12)-11	70	1;2	240-20-22	240	2
50-(8,10,12)-12	50	5;6	300-20-24	185	3
70-(10,12)-13	70	3;4;5;6		240	3
70-(10,12)-13	95	1		300	1;2

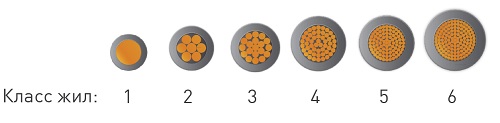

95-(10,12)-15	70	5	Классы жил: 1 - одножильный проводник (провод ПВ1, кабель АВВГ, ВВГ) для стационарной прокладки. 2 - многожильный проводник ( провод ПВ2, кабель АВВГ, ВВГ) для стационарной прокладки. 3 - многожильный проводник (провод ПВ3, кабель КГЛ). 4 - гибкий многожильный проводник ( провод ПВ4, кабель КГ). 5 - гибкий тонкопроволочный проводник (провод ПВС, кабель КГ). 6 - особо гибкий тонкопроволочный проводник (кабель КОГ).
	95	2;3;4;6
	120	1;2
95-(10,12)-16	95	5
95-(10,12)-16	150	1;2
120-(12,16)-17	120	3;4;5
120-(12,16)-18	120	6
120-(12,16)-18	185	1;2
150-(12,16)-19	150	3;6
150-(12,16)-19	185	3
150-(12,16)-20	150	4;5
150-(12,16)-20	240	1
185-(12,16,21)-21	185	4;6
185-(12,16,21)-21	240	1;2
185-(16,20)-23	185	5
185-(16,20)-23	300	1;2
240-(16,20)-24	240	3;4;5;6
