Как определить сечение кабеля

Правильно подобранное сечение кабеля — основа надежной и безопасной электропроводки. Ошибка в расчетах может привести к перегреву проводника, повреждению изоляции, короткому замыканию и даже пожару. Особенно важно это учитывать при ремонте в квартире, частном доме или даче, где нагрузка на электросеть может быть непредсказуемой: сегодня розетка питает только чайник, а завтра бойлер, плиту или духовой шкаф.

В этой статье разберемся, что такое сечение кабеля, как его определить, рассчитать и правильно выбрать в зависимости от условий эксплуатации. Рекомендации подойдут как начинающим мастерам, так и тем, кто делает все своими руками.

Что такое сечение провода

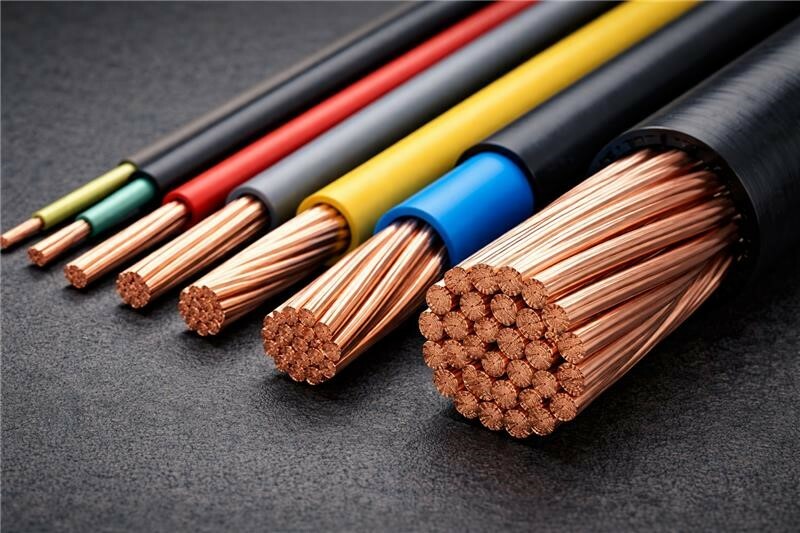

Сечение провода — это площадь поперечного среза его токопроводящей жилы. Измеряется в квадратных миллиметрах (мм²).

От сечения зависит, какую силу тока способен безопасно передавать кабель без перегрева и потери изоляционных свойств. Иными словами, чем больше сечение, тем выше пропускная способность и долговечность проводника.

Чаще всего в быту используются два типа материалов:

• Медные жилы — лучше проводят ток, имеют меньшее сопротивление, дольше служат.
• Алюминиевые жилы — дешевле, но менее устойчивы к нагрузке и перегреву.

Для чего нужен расчет сечения кабеля

Правильный расчет сечения нужен по трем основным причинам:

• Безопасность. Недостаточное сечение приводит к перегреву, что увеличивает риск возгорания.
• Стабильность работы техники. При неправильном подборе возможны просадки напряжения, сбои в работе оборудования.
• Экономия. Перебор сечением — лишняя трата денег, особенно на длинных трассах.

Особенно важно делать расчет сечения кабеля в случаях, когда вы проектируете электропроводку в новом помещении, подключаете мощные бытовые приборы, такие как электроплита, бойлер или кондиционер, а также при удлинении уже существующих линий.

Формула расчета сечения провода по диаметру

Если маркировка на кабеле стерта или вызывает сомнения, можно рассчитать сечение вручную.

Формула:

S = (π × d²) / 4, где: S — сечение жилы (мм²), d — диаметр проводника (мм), π ≈ 3,14.

Пример:

Измерили диаметр жилы — 1,78 мм: S = (3,14 × 1,78²) / 4 ≈ 2,49 мм².

Это соответствует стандартному сечению 2,5 мм².

Для точного измерения лучше использовать штангенциркуль. При его отсутствии можно аккуратно намотать жилу на карандаш, измерить длину намотки и рассчитать диаметр.

Как определить сечение многожильного провода

Многожильные кабели — это скрученные пучки тонких проволок. Их измерить сложнее, но возможно.

Алгоритм расчета:

1. Разделите жилу на отдельные проволоки.
2. Измерьте диаметр одной проволоки.
3. Рассчитайте площадь одной проволоки по формуле круга.
4. Умножьте полученную площадь на общее количество проволок.

Условный пример:

В жиле 19 проволок, каждая диаметром 0,41 мм. Площадь одной: S₁ = (3,14 × 0,41²) / 4 ≈ 0,132 мм². Общее сечение: 0,132 × 19 ≈ 2,5 мм².

Обратите внимание: измерять нужно без изоляции и только металлическую часть. Пластиковая оболочка не учитывается.

Как подобрать сечение кабеля по условиям и нагрузке

Если вы только планируете прокладку кабеля, важно учитывать несколько ключевых факторов: мощность подключаемых приборов, длину кабельной линии, способ ее прокладки (открыто, в трубе, в земле) и материал токопроводящей жилы — медь или алюминий.

Шаг 1. Определяем нагрузку

Сложите общую мощность всех приборов, которые будут работать на линии.

Пример: Чайник (2000 Вт) + микроволновка (1200 Вт) = 3200 Вт.

Шаг 2. Расчет тока

Используем формулу:

I = P / (U × cos φ), где: P — мощность, U — напряжение (обычно 220 В), cos φ — коэффициент мощности (для бытовых приборов ≈ 1).

I = 3200 / (220 × 1) ≈ 14,5 А

Теперь вы знаете, какая сила тока будет протекать по линии. Следующий шаг — подобрать сечение кабеля по таблице допустимых токов. В нашем примере ток 14,5 А, что означает, что подойдет медный кабель сечением 1,5 мм² (максимальный допустимый ток — до 19 А). Но если линия длинная, идет в гофре или предполагаются скачки нагрузки, лучше взять сечение 2,5 мм² с запасом. Это повысит надежность, снизит нагрев и продлит срок службы проводки.

Таблица выбора сечения кабеля

Ниже представлена ориентировочная таблица для медных и алюминиевых проводников при напряжении 220 В (открытая прокладка):

Если линия длинная (более 30 метров), есть смысл увеличить сечение на шаг выше, чтобы компенсировать падение напряжения.

Что будет, если неправильно рассчитать сечение

Ошибки при выборе кабеля могут привести к:

• перегреву жилы и плавлению изоляции;
• срабатыванию автоматов защиты;
• просадке напряжения;
• выходу из строя бытовой техники;
• короткому замыканию или пожару.

Пример из практики:

В одной из квартир к розетке 2,5 мм² подключили духовой шкаф мощностью 3,5 кВт и варочную панель. Через неделю розетка начала плавиться, автомат выбивал. После замены на кабель 4 мм² и разделения нагрузки проблема исчезла.

Заключение

Определение и расчет сечения кабеля — это не «дело электрика», а элементарная мера безопасности и гарант стабильной работы бытовых устройств. Всегда обращайте внимание на:

• мощность нагрузки,
• длину линии,
• способ укладки и материал проводника.

Не уверены в выборе? Используйте формулы, таблицы и всегда делайте небольшой запас по сечению — это обеспечит безопасность и надежность проводки.
