Один ввод — несколько линий: для чего нужен РБД-125А IEK

Зачем нужен распределительный блок

При сборке щита бывает нужно подключить к одному питающему проводнику несколько отходящих проводников. Для этого используют распределительный блок. Рассмотрим РБД-125А IEK, артикул RBD-125.

Пример применения: в шкафу от одного питающего проводника нужно сделать шесть ответвлений к отдельным аппаратам. РБД служит общей точкой соединения этой группы проводников. Конкретные сечения, нагрузку и аппараты защиты определяют по проекту щита.

Один полюс и восемь соединений

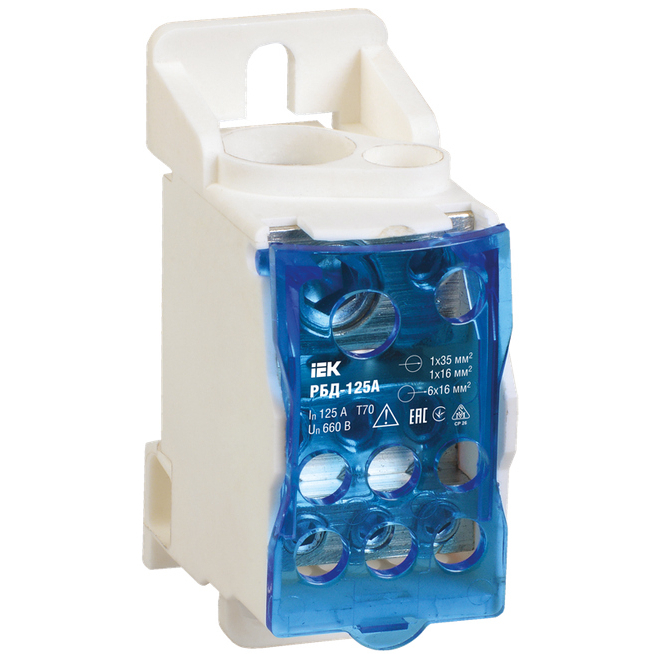

РБД-125А — однополюсная модель. Восемь соединений относятся к одному электрическому полюсу. В характеристиках IEK указаны:

• входные подключения — 1×35 и 1×16 мм²;
• выходные подключения — 6×16 мм²;
• номинальный ток — 125 А;
• номинальное напряжение — 660 В.

Таким образом, у модели два входных и шесть выходных соединений. Запись «6×16 мм²» обозначает шесть выходных подключений с указанным производителем сечением. Номинал 125 А относится к блоку и не означает, что каждый выход можно независимо нагрузить током 125 А. При подборе учитывают суммарную нагрузку и параметры каждой отходящей линии.

Как разместить блок в щите

РБД-125А устанавливают на DIN-рейку 35 мм или крепят винтами к монтажной панели. Проводники подключаются винтовыми зажимами. Корпус выполнен из пластика, степень защиты изделия — IP20. Габариты блока: высота 70,5 мм, ширина 29 мм, глубина 47 мм.

Подробные характеристики и документы доступны в карточке РБД-125А IEK. Другие номиналы и исполнения можно сравнить в разделе «Распределительные блоки РБД и кросс-модули IEK».
